Los gerentes de planta enfrentan una tensión constante en el enrutamiento de fluidos. Debe equilibrar la eficiencia térmica y la seguridad del personal con la necesidad de un mantenimiento riguroso y visible. Las líneas sin aislamiento pierden rápidamente energía térmica hacia el entorno circundante. También plantean graves riesgos de quemaduras para los operadores cercanos. Sin embargo, la aplicación de cubiertas no originales a un conjunto flexible puede ocultar fácilmente signos críticos de desgaste. Esta degradación oculta a menudo conduce a fallas catastróficas.
A continuación proporcionamos un marco de evaluación transparente y centrado en la ingeniería. Le ayuda a determinar exactamente cuándo especificar estas soluciones térmicas. Aprenderá a mitigar eficazmente los riesgos mecánicos asociados. También describimos los protocolos de inspección que debe exigir estrictamente a sus equipos de mantenimiento. Esta guía garantiza que sus instalaciones mantengan altos estándares de seguridad. Usted logra esta seguridad óptima sin sacrificar el rendimiento o la durabilidad del sistema.
Conclusiones clave
Seguridad y eficiencia: El aislamiento de la manguera de vapor correctamente especificado previene incidentes de quemaduras registrables por OSHA y estabiliza la eficiencia del ciclo térmico, particularmente en ambientes preparados para el invierno o al aire libre.
El riesgo oculto: El aislamiento puede atrapar la humedad y ocultar las primeras señales de advertencia de degradación de la manguera (ampollas, llanto), lo que requiere rutinas de inspección rigurosas y modificadas.
Integrado versus mercado de accesorios: El aislamiento integrado de fábrica supera a las chaquetas del mercado de accesorios en cuanto a durabilidad, flexibilidad y resistencia a la humedad.
Umbral de evaluación: si la manguera requiere flexión frecuente y manipulación manual, el peso añadido y la rigidez del aislamiento se deben comparar con una manguera de vapor estándar de paredes gruesas y alta temperatura.
El caso comercial para una manguera de vapor aislada
Decidir agregar protección térmica a sus ensamblajes implica más que una simple preferencia. Afecta directamente a la seguridad de los trabajadores, el consumo de energía y la resiliencia ambiental. Los ingenieros de plantas deben evaluar estos tres pilares fundamentales al actualizar su infraestructura.
Seguridad del personal y cumplimiento de OSHA
Los accesorios de metal desnudo y las cubiertas sin aislamiento exceden habitualmente las temperaturas superficiales seguras al tacto. Los protocolos de seguridad estándar de la industria generalmente exigen que cualquier superficie expuesta por encima de 140 °F (60 °C) requiera protección. El contacto con la piel a estas temperaturas provoca quemaduras graves en menos de tres segundos. Implementar adecuadamente La manguera de vapor aislada mitiga este riesgo inmediatamente. Reduce la temperatura exterior a un umbral de manipulación segura. Esta protección resulta vital en celdas de trabajo de alto tráfico donde los operadores maniobran habitualmente el equipo.
Eficiencia del ciclo térmico y recuperación de costos
Los conjuntos sin aislamiento liberan energía térmica al aire ambiente. A menudo llamamos a esta pérdida de energía 'pérdida de ganancias'. La pérdida de calor radiante obliga a su caldera a trabajar más para mantener las temperaturas objetivo en el punto de uso. Además, el enfriamiento rápido provoca condensación prematura dentro de la línea. Esto crea vapor húmedo. El vapor húmedo degrada la calidad de la esterilización y daña las válvulas aguas abajo mediante el efecto del golpe de ariete. Adecuado El aislamiento de la manguera de vapor estabiliza la temperatura interna. Garantiza que los medios secos y de alta calidad lleguen a su equipo.
Protección del Medio Ambiente y Preparación para el Invierno
El enrutamiento al aire libre introduce variables ambientales adversas. Las caídas extremas de temperatura durante los meses de invierno amenazan la integridad del núcleo. Cuando el sistema se apaga temporalmente, la humedad residual dentro del tubo puede congelarse. Este ciclo de congelación y descongelación agrieta rápidamente el revestimiento interno de caucho. Las gruesas chaquetas externas protegen el núcleo de corrientes de aire bajo cero. Previenen la formación de hielo durante ciclos de uso intermitente o tiempos de inactividad planificados.
Cuadro comparativo de eficiencia térmica
Tipo de montaje
Temperatura de la superficie (°F)
Pérdida de calor radiante
Riesgo de condensación
Estándar sin aislamiento
250+
Alto
Alto (medio húmedo)
Envuelto en el mercado de accesorios.
120 - 150
Moderado
Medio
Aislamiento integrado de fábrica
Menos de 120
Mínimo
Bajo (medio seco)
Riesgos operativos: ¿Qué sucede cuando se usan máscaras aislantes?
Debemos reconocer abiertamente una realidad crítica del mantenimiento. Agregar capas gruesas alrededor de una línea flexible introduce nuevos puntos ciegos operativos. El aislamiento no es una solución predeterminada perfecta. Crea distintos desafíos mecánicos que debes gestionar de forma proactiva.
El peligro de 'fuera de la vista, fuera de la mente'
Las inspecciones visuales tradicionales se basan en detectar ampollas, grietas o trenzas de alambre expuestas en la cubierta exterior. Las chaquetas gruesas ocultan por completo estas señales críticas de alerta temprana. Una fuga por orificio en el tubo central podría liberar el medio lentamente hacia las capas envueltas. Los operadores no pueden ver este daño interno. Cuando el vapor escapa visiblemente a través de la camisa exterior, la estructura interior ya ha fallado. Esta detección tardía aumenta significativamente el riesgo de explosiones repentinas y catastróficas.
Humedad atrapada y degradación exterior
Las diferencias de temperatura entre el núcleo caliente y el aire ambiente frío provocan condensación. Esta humedad suele quedar atrapada en el espacio intersticial entre la cubierta de caucho y la envoltura térmica. A esto lo llamamos condensación intersticial. El agua se deposita contra el caucho exterior y las trenzas de alambre de acero subyacentes. Con el tiempo, esta humedad atrapada acelera la corrosión. Degrada la integridad estructural de las capas de refuerzo mucho antes de que el tubo interno se desgaste.
Penalizaciones ergonómicas
También hay que tener en cuenta la fatiga del operador. Envolver una línea agrega un volumen físico significativo. Reduce en gran medida el radio de curvatura permitido. El conjunto se vuelve mucho más rígido y notablemente más pesado. Los operadores encuentran mucho más difícil el manejo manual. Arrastrar una línea rígida y voluminosa por el suelo de una fábrica aumenta la tensión ergonómica. Debe sopesar cuidadosamente esta compensación física si la aplicación requiere movimiento constante y posicionamiento manual.
Categorías de soluciones: chaquetas de posventa frente a mangueras integradas de resistencia a altas temperaturas
Los ingenieros generalmente eligen entre tres configuraciones de enrutamiento distintas. Cada categoría ofrece ventajas específicas según sus demandas ambientales y la frecuencia de manipulación.

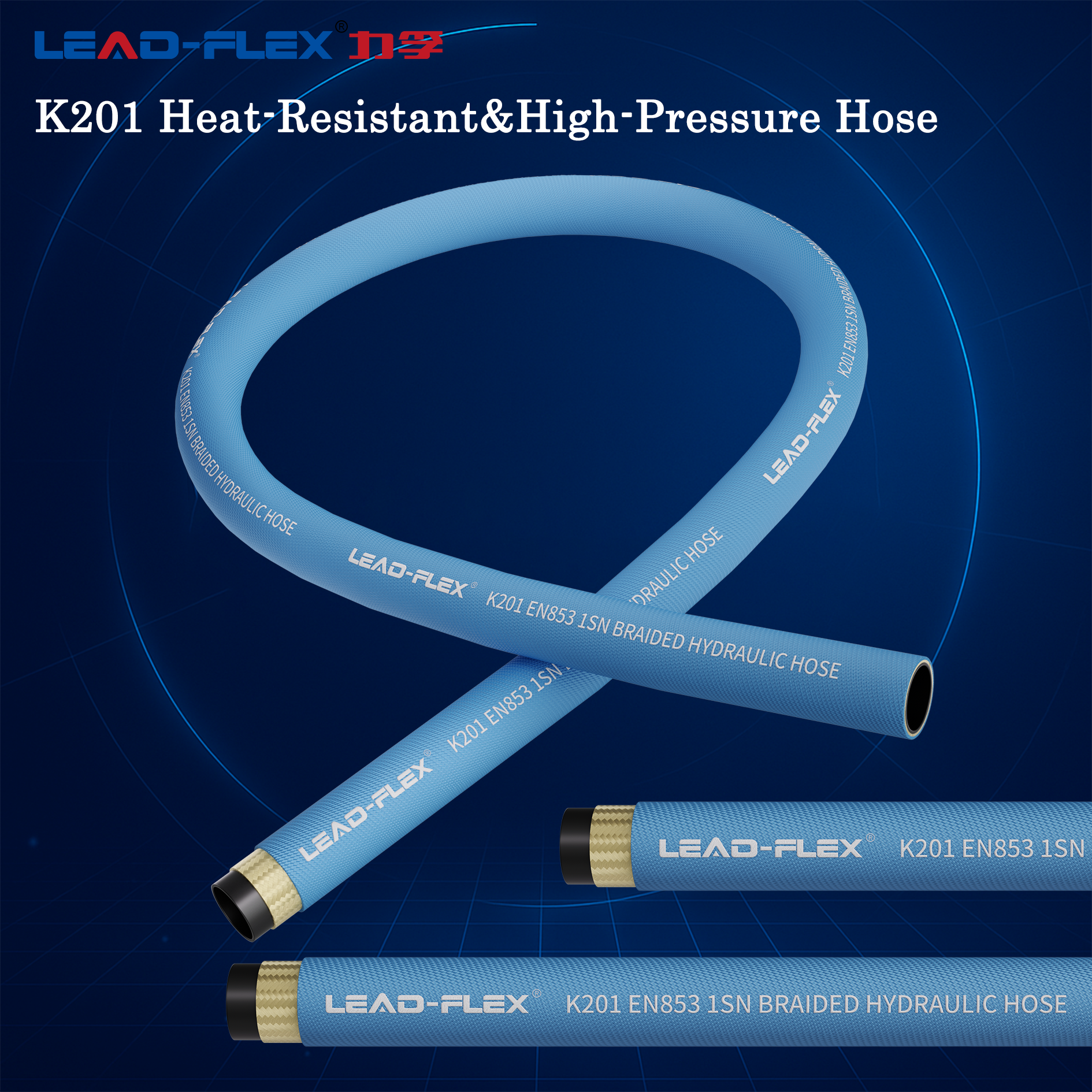

Manguera de vapor estándar para alta temperatura (sin aislamiento)
Muchas aplicaciones dinámicas funcionan mejor sin capas adicionales. Un estándar La manguera de vapor de alta temperatura utiliza una cubierta de caucho sintético gruesa y resistente al calor. Esta opción proporciona la máxima flexibilidad. Permite a los equipos de mantenimiento realizar inspecciones visuales diarias sin esfuerzo.
Ideal para: aplicaciones altamente dinámicas que requieren flexión constante.
Ambientes ideales: instalaciones interiores donde la pérdida de calor ambiental sigue siendo aceptable y los operadores usan equipo de protección adecuado.
Limitaciones: Las altas temperaturas de la superficie presentan riesgos de contacto.
Chaquetas aislantes envolventes/removibles del mercado de accesorios
Las instalaciones a menudo modernizan las líneas existentes utilizando fibra de vidrio o chaquetas removibles recubiertas de silicona. Estas envolturas utilizan sujetadores de gancho y bucle para una instalación rápida.
Ideal para: Enrutamiento estático o semiestático donde el movimiento es mínimo.
Ventajas: Fácil de quitar para inspecciones programadas. Rentable para reequipamiento.
Contras: Propenso a deslizarse en la línea. La flexión crea espacios en las costuras. La humedad ambiental penetra fácilmente en las capas.
Mangueras de vapor aisladas integradas en fábrica
Los fabricantes construyen estos conjuntos desde cero. Extruyen la capa térmica directamente sobre la línea central, sellándola bajo una funda protectora externa. un verdadero La manguera resistente a altas temperaturas con protección térmica integrada evita el deslizamiento por completo.
Ideal para: entornos hostiles que requieren protección térmica continua.
Ventajas: Sellado superior contra la intemperie. Deslizamiento cero de la chaqueta. Excelente retención de calor constante.
Contras: La inspección visual del tubo central se vuelve imposible. Debe confiar en los intervalos de reemplazo programados y las pruebas de presión.
Normas de seguridad obligatorias y requisitos de inspección para conjuntos aislados
Cuando oculta el tubo central, debe cambiar sus protocolos de seguridad. Las suposiciones visuales ya no son suficientes. Debe implementar estándares de cumplimiento procesables basados en datos de pruebas verificables.
Modificación de protocolos de inspección visual
El personal de mantenimiento debe aprender qué buscar cuando el núcleo permanece oculto. Primero, examine los accesorios de los extremos diariamente. Busque un ligero vapor que salga por los bordes del engarzado o de la abrazadera. Esto indica una rotura del tubo central. En segundo lugar, utilice cámaras termográficas. Escanee la chaqueta exterior en busca de puntos calientes anormales y localizados. Un aumento repentino en la temperatura de la superficie indica degradación interna del núcleo. Los medios rompieron la pared interior y saturaron la capa térmica.
Intervalos de prueba hidrostática
Como no puede ver la cubierta, la prueba de presión se convierte en su principal herramienta de diagnóstico. Las líneas aisladas requieren un estricto cumplimiento de los programas de pruebas hidrostáticas recomendados por el fabricante. Debe presurizar de forma segura el manguera de vapor usando agua para verificar la integridad del núcleo. Recomendamos probar los ensamblajes dinámicos cada seis meses. Los ensamblajes estáticos requieren pruebas al menos una vez al año. Documente cada resultado de la prueba para establecer una línea de base para la degradación.
Integridad del ajuste final
La zona de transición crea la mayor vulnerabilidad. Aquí termina la envoltura térmica y comienza el acoplamiento metálico. Las tensiones de flexión se concentran fuertemente en esta unión rígida. Los inspectores deben comprobar constantemente esta zona de transición. Asegúrese de que el envoltorio permanezca herméticamente sellado contra el acoplamiento. Cualquier espacio permite que la humedad entre y corroa el refuerzo de alambre subyacente. Reemplace el conjunto inmediatamente si la cubierta se desprende del accesorio.
Marco de decisión: ¿Debería especificar una manguera de vapor aislada?
Utilice la siguiente lógica para decidir si el revestimiento térmico se ajusta a su realidad operativa. Debe equilibrar los inconvenientes físicos con los beneficios de seguridad.
Lista de verificación de solicitud
Frecuencia de Manejo: ¿La línea se arrastra o flexiona diariamente? En caso afirmativo, inclínese hacia líneas de cubierta gruesa sin aislamiento. La flexión constante destruye rápidamente las envolturas no originales.
Proximidad al personal: ¿Está colocado a nivel del suelo o cerca de pasillos estrechos? En caso afirmativo, la reducción de la temperatura de la superficie es obligatoria por seguridad. Debes aislar.
Medio ambiente: ¿La asamblea enfrentará temperaturas bajo cero o exposición a condiciones climáticas adversas? En caso afirmativo, se requiere protección térmica integrada de fábrica para una preparación para el invierno exitosa.
Lógica de preselección
Considere su estrategia de reemplazo a largo plazo. Equilibre el retorno de la inversión del ahorro de energía con el costo de reemplazos anteriores. Las líneas envueltas a menudo requieren un reemplazo prematuro si los protocolos de inspección no logran detectar humedad atrapada. Cambia la simplicidad del mantenimiento visual por una eficiencia térmica crítica. Asegúrese de que su presupuesto de mantenimiento se ajuste a estrictos programas de pruebas hidrostáticas.
Próximos pasos
Primero, defina sus parámetros operativos exactos. Registre su presión máxima de trabajo, temperatura del medio y condiciones ambientales. A continuación, trace la ruta de ruta para identificar posibles puntos de tensión. Finalmente, consulte con un ingeniero de montaje certificado. Le ayudarán a seleccionar el material exacto y el estilo de acoplamiento necesarios para su aplicación específica.
Conclusión
Aislar una línea de vapor representa una decisión altamente estratégica. Se cambia deliberadamente la simplicidad del mantenimiento visual por la eficiencia térmica crítica y la seguridad del operador. Agregar capas oculta las primeras señales de advertencia de desgaste mecánico. Debe contrarrestar este riesgo implementando pruebas hidrostáticas estrictas y utilizando herramientas de imágenes térmicas.
Recomendamos encarecidamente evitar envolturas ad hoc para líneas dinámicas de alta presión. Se deslizan, se abren y atrapan la humedad. En su lugar, evalúe las soluciones integradas de fábrica para obtener una durabilidad óptima. Actualice su programa de mantenimiento preventivo para reflejar estas nuevas realidades de inspección.
Tome medidas hoy para proteger sus instalaciones. Solicite una consulta técnica o un presupuesto personalizado para conjuntos especialmente diseñados. Asóciese con expertos para garantizar que su próxima instalación maximice tanto la seguridad como la longevidad del sistema.
Preguntas frecuentes
P: ¿Cuál es la temperatura máxima nominal para una manguera de vapor de alta temperatura estándar en comparación con una aislada?
R: La clasificación de temperatura del medio interno sigue siendo idéntica para ambos tipos y, por lo general, maneja vapor saturado de hasta 450 °F (232 °C). La diferencia radica completamente en la clasificación externa de seguridad táctil. Un conjunto aislado reduce la temperatura de la superficie exterior por debajo de 140 °F (60 °C), protegiendo al personal de quemaduras por contacto.
P: ¿El aislamiento de la manguera de vapor aumenta la vida útil de la manguera?
R: Protege el exterior de daños ambientales graves, congelación y degradación de los rayos UV. Sin embargo, no evita la degradación interna del tubo causada por el ciclo térmico continuo. El núcleo de caucho aún se endurecerá y agrietará con el tiempo según la exposición a los medios internos.
P: ¿Con qué frecuencia se debe reemplazar una manguera de vapor aislada?
R: Debido a que las inspecciones visuales no pueden detectar desgaste interno, estos conjuntos operan según estrictos cronogramas de reemplazo cronológico. Los estándares de la industria generalmente recomiendan reemplazar los conjuntos dinámicos muy usados cada 12 a 18 meses, independientemente de su apariencia exterior. Verifique siempre la integridad del núcleo mediante pruebas hidrostáticas semestrales.
