Ipinaliwanag ang Steam Hose Bend Radius: Paano Pipigilan ang Kinking at Paghihigpit sa Daloy

Ang pagruruta ng mga pang-industriyang linya ng singaw ay higit pa sa pagkonekta sa Point A sa Point B. Ang hindi tamang pagruruta ay lumilikha ng nakamamatay na mga panganib sa kaligtasan sa mga pasilidad araw-araw. Kapag binabalewala ng mga inhinyero ang mga limitasyon sa pisikal na pagliko, naaabala nila ang kahusayan ng proseso at nanganganib sa mga sakuna na pagsabog. Ang pagpili ng tamang assembly ay nangangailangan ng maingat na pagbabalanse ng mga thermal limit, internal reinforcement strength, at spatial routing constraints. Ang mga koponan sa pagpapanatili ay nahaharap sa patuloy na pakikibaka na umaangkop sa mga matatag na linya sa mga nakakulong na espasyo ng makinarya. Dapat na maunawaan ng mga inhinyero kung paano idinidikta ng mga pisikal na limitasyong ito ang mga ligtas na kasanayan sa pag-install. Ang artikulong ito ay nagbibigay ng isang kongkretong balangkas para sa pagkalkula ng minimum steam hose bend radius . Matututuhan mo kung paano suriin ang kakayahang umangkop sa materyal at ipatupad ang mga mahigpit na standard operating procedure (SOP). Gagabayan namin ang mga procurement team at maintenance engineer sa pamamagitan ng mga napatunayang pamamaraan na pumipigil sa napaaga na pagkasira ng istruktura. Ang pag-master ng mahahalagang teknik na ito ay nagsisiguro na ang iyong mga operasyon ay mananatiling ligtas at mahusay.

Mga Pangunahing Takeaway

• Ang paglampas sa minimum na steam hose bend radius ay nakakakompromiso sa integridad ng istruktura, na humahantong sa mga mapanganib na pressure spike, pagtagas, o pagsabog.

• Ang tunay na minimum na radius ng bend ay sinusukat mula sa panloob na gilid ng hose, hindi sa gitnang linya, at mabigat na idinidikta ng mga panloob na uri ng pampalakas (wire vs. textile).

• Ang torsional stress (twisting) ay kapansin-pansing naiiba sa kinking, bagama't parehong lubhang nagpapababa ng habang-buhay ng isang mataas na temperatura na steam hose.

• Ang mga formulation ng EPDM hose ay nag-aalok ng higit na paglaban sa thermal degradation, ngunit ang kanilang flexibility ay dapat suriin laban sa mga kinakailangan sa pagpapatakbo ng presyon.

• Ang wastong pag-install ay nangangailangan ng mga tiyak na kalkulasyon sa haba at ang paggamit ng mga angled fitting upang maalis ang stress nang direkta sa likod ng coupling.

Paano Kalkulahin ang Minimum Steam Hose Bend Radius

Ang pag-unawa sa radius ng bend ay nagsisimula sa pamamagitan ng malinaw na pagtukoy sa mismong sukatan. Maraming technician ang nalilito sa centerline radius at inside radius. Mga sukat ng centerline mula sa ganap na gitna ng tubo. Ang panloob na radius ay direktang sumusukat mula sa pinakaloob na gilid ng kurba. Ang panloob na radius ay nagbibigay ng tunay na ligtas na limitasyon para sa iyong pag-install. Kinakatawan nito ang pinakamahigpit na kurba na maaaring ligtas na makamit ng iyong pagpupulong bago mangyari ang pinsala sa istruktura. Palaging ibinabatay ng mga tagagawa ang kanilang mga nai-publish na minimum sa pagsukat na ito sa loob.

Dapat mong kalkulahin ang minimum na haba ng aktibong kinakailangan upang makagawa ng ligtas na liko. Gumagamit ang mga propesyonal sa industriya ng karaniwang formula ng matematika para sa gawaing ito. Ang formula ay L = 2πR × (A/360). Narito kung paano mo ito ilalapat:

1. Kilalanin ang L: Kinakatawan nito ang pinakamababang aktibong haba ng linya na kinakailangan upang maisagawa ang liko.

2. Tukuyin ang R: Ito ang pinakamababang radius ng bend na ibinibigay ng tagagawa para sa iyong partikular na pagpupulong.

3. Sukat A: Ito ang anggulo ng iyong nilalayon na liko na ipinahayag sa mga degree.

4. Kalkulahin: I-multiply ang radius sa 2π, pagkatapos ay i-multiply ang resulta sa anggulo na hinati sa 360.

Ang mga kapaligiran ng aplikasyon ay lubhang nagbabago sa mga kinakailangang ito. Ang mga static na pag-install ay mahigpit na humahawak sa pagpupulong sa isang nakapirming posisyon. Ang mga dynamic na setup ay sumasailalim sa linya sa tuluy-tuloy na paggalaw. Ang paglipat ng mga application ay nangangailangan ng isang makabuluhang mas malaking radius allowance. Ang patuloy na paggalaw ay nagpaparami ng mekanikal na stress sa panloob na tubo. Dapat mong taasan ang static bend radius ng manufacturer ng hindi bababa sa 20 porsiyento para sa mga dynamic na application. Pinoprotektahan ng buffer na ito ang mga panloob na layer mula sa mabilis na pagkabigo sa pagkapagod.

Ang Gastos sa Operasyon ng Kinking at Paghihigpit sa Daloy

Mabilis na tumataas ang mga panganib sa kaligtasan kapag bumagsak ang isang pagpupulong. Ang isang kink ay agad na binabawasan ang panloob na diameter ng tubo. Lumilikha ito ng matinding bottleneck sa iyong fluid transfer system. Agad na bumabalik ang singaw sa likod ng restriction point. Ang naka-localize na backup na ito ay nagdudulot ng agarang presyon at pagtaas ng temperatura. Ang mga matinding spike na ito ay nagpapahina sa pader ng goma. Ang humihinang pader ay kadalasang humahantong sa nakamamatay na pagbuga ng singaw. Ang mga blowout ay naglalagay ng panganib sa mga tauhan at nagdudulot ng malaking pinsala sa pasilidad.

Higit pa sa kaligtasan, ang paghihigpit sa daloy ay lumilikha ng napakalaking parusa sa ekonomiya. Ang pagbaba ng volume ay lubhang nakakaapekto sa mga makinarya sa ibaba ng agos. Ang iyong kagamitan ay tumatanggap ng hindi sapat na enerhiya ng init upang gumana nang maayos. Ang kakulangan sa enerhiya na ito ay makabuluhang nagpapalawak ng mga oras ng proseso. Bumagal ang mga ikot ng produksyon, na nagkakahalaga ng mahalagang output ng iyong pasilidad. Ang mga system pump ay mas gumagana upang itulak ang singaw sa bottleneck. Ang sobrang pagsisikap na ito ay kumonsumo ng labis na kuryente at pinipigilan ang mga mekanikal na bahagi.

Ang sobrang baluktot ay nagpapabilis ng maagang pagkasira ng buong pagpupulong. Ang baluktot na lampas sa detalye ng tagagawa ay nauunat nang labis ang panlabas na takip. Sabay-sabay nitong pinipiga ang panloob na tubo na lampas sa mga limitasyon ng disenyo nito. Mabilis na nangyayari ang pisikal na pagkasira ng mga panloob na layer na ito. Ang panloob na kawad o tela na tirintas ay nagsisimulang maghiwalay. Ang paghihiwalay na ito ay nagpapabilis sa pangangailangan para sa maagang pagpapalit. Ang madalas na pagpapalit ay nagpapataas ng downtime ng maintenance at nagpapalaki ng mga badyet sa pagpapatakbo nang hindi kinakailangan.

EPDM Hose kumpara sa Mga Alternatibo: Materyal na Epekto sa Flexibility

Ang pagpili ng materyal ay lubos na nakakaimpluwensya sa base flexibility at thermal expansion. An Nag-aalok ang EPDM hose ng pambihirang pagganap ng baseline para sa mga saturated steam application. Mas mahusay na lumalaban ang EPDM sa pagkasira ng init kaysa sa maraming tradisyonal na synthetic na goma. Ang Chlorobutyl ay nagbibigay ng mahusay na moisture resistance ngunit kadalasan ay mas tumitigas sa panahon ng pag-install. Nag-aalok ang PTFE ng walang kapantay na paglaban sa kemikal at pagpaparaya sa init. Gayunpaman, ang mga linya ng PTFE sa pangkalahatan ay nangangailangan ng mas malaking radius ng bend kaysa sa mga opsyon sa EPDM na goma.

Pagsusuri a ang hose ng mataas na temperatura ay nangangailangan ng pagtingin sa pinagsama-samang goma. Direktang nakakaapekto ang pagsasama-sama sa balanse sa pagitan ng paglaban sa init at pagkalastiko. Ang karaniwang saturated steam ay umabot sa temperatura hanggang 400°F (204°C) o mas mataas. Ang mga high-heat compound ay lumalaban sa pagtigas at pag-crack sa ilalim ng mga matinding kondisyong ito. Ang mga superior compound ay nagpapanatili ng kanilang pliability sa libu-libong thermal cycle. Ang mas mababang kalidad na mga compound ay lalong nag-vulcanize sa panahon ng operasyon, nagiging malutong at hindi nababaluktot.

Ang mga reinforcement layer ay nagdidikta sa parehong burst pressure at pisikal na flexibility. Ang iba't ibang mga reinforcement na materyales ay nagsisilbi sa ganap na magkakaibang mga pangangailangan sa pagpapatakbo. Ang pag-unawa sa mga pagkakaibang ito ay nakakatulong sa iyong gumawa ng mas mahusay na mga desisyon sa pagkuha.

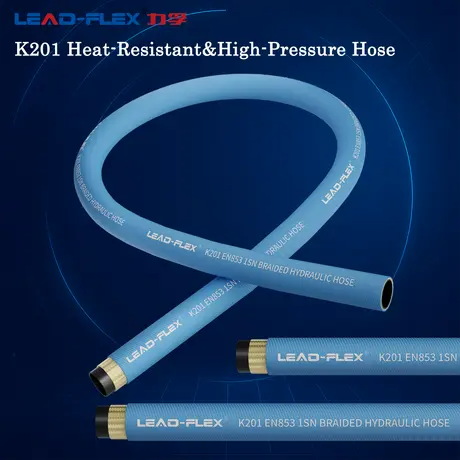

Ang wire braid o spiral reinforcement ay nag-aalok ng hindi kapani-paniwalang mataas na limitasyon ng burst pressure. Ang panloob na istraktura ng bakal na ito ay pumipigil sa mga mapanganib na pagkalagot. Gayunpaman, likas na pinaghihigpitan ng steel wire ang iyong radius ng liko. Ang mga braid ng tela ay makabuluhang nagpapataas ng pangkalahatang flexibility. Nagbibigay-daan sa iyo ang mga ito na madaling magruta ng mga linya sa masikip na espasyo ng makinarya. Ang trade-off ay nagsasangkot ng mas mababang itaas na mga limitasyon para sa temperatura at pressure threshold. Dapat mong timbangin ang mga katangian ng pampalakas na ito laban sa layout ng iyong pasilidad.

Mga Pagkakamali sa Pagruruta: Pagkilala sa Kinks mula sa Twists

Ang pag-unawa sa mga mekanikal na pagkabigo ay nakakatulong sa iyo na maiwasan ang mga ito. Ang mga mekanika ng isang kink ay nagsasangkot ng sobrang baluktot sa isang solong geometric na eroplano. Ang operator ay yumuko sa linya ng masyadong mahigpit sa isang sulok. Ang panlabas na radius ay umaabot hanggang sa hindi na ito makakaunat pa. Ang panloob na radius ay bumagsak sa loob, na nag-flatte sa panloob na tubo. Sinisira kaagad ng Kinking ang panloob na istraktura ng pampalakas. Kapag ang isang linya ay kinks, hindi na nito maibabalik ang orihinal na integridad ng istruktura.

Ang torsional stress ay kumakatawan sa isang ganap na naiibang mekanikal na banta. Ang twisting ay nangyayari kapag ang mga installer ay umiikot sa mga dulo sa panahon ng koneksyon. Nangyayari din ito sa panahon ng dynamic na paggalaw kung ang linya ay walang swivel joints. Inilipat ng twisting ang panloob na mga layer ng pampalakas sa gilid. Ang displacement na ito ay nagdudulot ng pagkabigo bago mo maabot ang aktwal na limitasyon ng radius ng bend. Ang limang porsyentong twist lang ay makakabawas sa tagal ng pagpupulong ng hanggang pitumpung porsyento.

Ang mga katotohanan ng mabibigat na kagamitan ay nagpapahirap sa tamang pagruruta. Walang sapat na clearance ang mga puwang ng makinarya sa industriya. Kadalasang pinipilit ng mga installer ang makapal na linya sa mga masikip na sulok para lang makakonekta. Ang parehong kinking at twisting ay madalas na nangyayari nang sabay-sabay sa mga kapaligirang ito. Pinaikot ng mga operator ang fitting habang binabaluktot ang linya sa paligid ng manifold. Ang pinagsamang stress na ito ay ginagarantiyahan ang napaaga na pagkabigo. Ang pagkilala sa mga karaniwang error sa pagruruta ay nananatiling unang hakbang patungo sa mas mahusay na mga kasanayan sa pag-install.

Wastong Pag-install SOP para sa High Temperature Steam Hose

Ang pagtatatag ng mga standard operating procedure (SOP) ay pumipigil sa mga napaaga na pagkabigo. Ang pagprotekta sa koneksyon ng coupling ay nananatiling iyong pinakamataas na priyoridad. Ang mekanikal na stress ay tumutuon nang husto sa junction sa pagitan ng metal fitting at ng rubber tube. Dapat mong mapanatili ang isang perpektong tuwid na haba ng linya kaagad sa likod ng pagkabit. Huwag simulan ang isang liko nang direkta sa metal ferrule.

• Kalkulahin ang tuwid na haba gamit ang panloob na diameter.

• I-multiply ang panloob na diameter ng 1.5 hanggang 2.

• Panatilihing mahigpit ang linya para sa nasusukat na distansya na ito.

• Simulan lamang ang iyong curve sa pagruruta pagkatapos ng tuwid na seksyong ito.

Mapoprotektahan mo itong mahalagang tuwid na seksyon sa pamamagitan ng paggamit ng a mataas na temperatura na steam hose na sinamahan ng mga strategic adapter. Lubos naming inirerekomenda ang pagsasama ng 45-degree o 90-degree na mga siko ng metal sa iyong manifold. Pinapadali ng mga angled adapter ang mga natural na routing path. Itinuro nila ang koneksyon nang eksakto kung saan natural na gustong pumunta ng linya. Tinatanggal nito ang pangangailangan na pilitin ang matibay na goma sa masikip, hindi natural na mga kurba.

Ang wastong suporta at suspensyon ay pumipigil sa paglalaway sa mahabang pahalang na pagtakbo. Ang mabibigat na linya ng singaw ay tumitimbang nang malaki kapag ganap na may presyon. Binabago ng sagging ang iyong maingat na kinakalkula na naka-install na radius ng liko. Hinihila nito ang linya pababa, na lumilikha ng matinding stress sa mga punto ng koneksyon. Dapat kang gumamit ng naaangkop na mga saddle upang suportahan ang mabibigat na pagtakbo. Iwasang gumamit ng mga zip-tie o makitid na wire hanger nang buo. Ang mga makitid na suporta ay pinuputol nang malalim sa panlabas na takip sa panahon ng thermal expansion. Ang mga malawak na saddle ay ligtas na namamahagi ng timbang at pinapanatili ang integridad ng istruktura.

Framework ng Pagsusuri ng Mamimili: Pag-shortlist sa Tamang Steam Hose

Ang pagpili ng pinakamainam na produkto ay nangangailangan ng mahigpit na pagtutugma ng spec-to-application. Huwag hulaan kapag sinusuri ang mga spatial na hadlang. Sukatin muna ang pisikal na espasyo na magagamit sa iyong pasilidad. Pagkatapos, i-cross-reference ang mga sukat na iyon laban sa mga chart ng radius ng bend ng manufacturer. Kung 10 pulgada ang sukat ng espasyo ng iyong makinarya, mabibigo ang isang produktong humihingi ng 15-pulgadang radius. Itugma ang mga pagtutukoy nang mahigpit sa iyong pisikal na katotohanan. Hindi ka dapat kailanman magkompromiso sa mga sukat na ito.

Ang pag-verify sa pagsunod at mga pamantayan sa pagsubok ay naghihiwalay sa mga premium na produkto mula sa mga mas mababa. Huwag pansinin ang mga generic na claim sa marketing na ipinagmamalaki ang tungkol sa 'matinding kakayahang umangkop.' Humingi ng napapatunayang pagsunod sa mga kinikilalang internasyonal na pamantayan. Maghanap ng mga certification tulad ng ISO 6134 o DIN EN ISO na mga detalye para sa mga steam application. Ang mga pamantayang ito ay nangangailangan ng mahigpit na mga protocol sa pagsubok. Dapat patunayan ng mga tagagawa ang kanilang mga paghahabol sa bend radius sa pamamagitan ng mga kumpletong pagsubok sa laboratoryo. Ang na-verify na pagsunod ay ginagarantiyahan na ang produkto ay gumaganap nang ligtas sa ilalim ng malupit na mga kondisyon sa industriya.

Dapat mo ring tasahin ang tiyak na kalidad ng konstruksiyon ng materyal na pabalat. Ang mga pin-pricked na takip ay nagpapahintulot sa mga nakulong na gas na natural na makatakas. Pinipigilan nito ang panlabas na takip mula sa blistering kapag nakatungo sa maximum na limitasyon nito. Palaging i-verify ang mga detalye ng konstruksiyon bago i-finalize ang iyong mga desisyon sa pagkuha. Direktang sinusuportahan ng kalidad ng konstruksiyon ang pagsunod sa radius.

Konklusyon

Ang kritikal na kaugnayan sa pagitan ng pagsunod sa radius ng bend, kaligtasan ng mga tauhan, at mahabang buhay ng kagamitan ay hindi maaaring palakihin. Kapag iginagalang mo ang mga limitasyon sa pisikal na pagliko, pinoprotektahan mo ang iyong panloob na mga layer ng pampalakas mula sa mabilis na pagkapagod. Pinipigilan mo ang mga mapanganib na pagtaas ng presyon at inaalis ang mga paghihigpit sa pag-agos ng mahal. Ang pagwawalang-bahala sa mga limitasyong ito ay ginagarantiyahan ang maagang pagkabigo, na naglalagay sa iyong manggagawa sa matinding panganib. Ang kaligtasan ay palaging nakasalalay sa mahigpit na pagsunod sa itinatag na mga hangganang mekanikal.

Hinihimok namin ang mga mamimili at tagapamahala ng pagpapanatili na i-audit kaagad ang kanilang kasalukuyang mga setup ng pagruruta. Maglakad sa sahig ng iyong pasilidad at tukuyin ang anumang kinked o baluktot na mga linya. Kumonsulta sa mga detalye ng iyong manufacturer bago tapusin ang anumang mga bagong order sa pagkuha. Siguraduhin na ang iyong mga napiling produkto ay aktuwal na akma sa iyong pisikal na mga hadlang sa espasyo.

Gumawa ng mapagpasyang aksyon ngayon upang pahusayin ang iyong mga fluid transfer system. Direktang makipagsosyo sa isang teknikal na distributor o isang koponan ng engineering ng manufacturer. Matutulungan ka nila na magdisenyo ng mga custom na aplikasyon sa pagruruta para sa kumplikadong makinarya. Tinitiyak ng propesyonal na patnubay na maipapatupad mo ang pinakaligtas, pinakamahusay na mga pagsasaayos na posible.

FAQ

T: Maaari ko bang ibaluktot ang isang steam hose nang mas mahigpit kaysa sa minimum na radius ng bend ng manufacturer?

A: Talagang hindi. Ang pagyuko ng isang linya na mas mahigpit kaysa sa tinukoy na minimum ng tagagawa ay lumilikha ng mga nakamamatay na panganib sa kaligtasan. Nakompromiso nito ang panloob na mga layer ng pampalakas, na humahantong sa agarang pagbagsak ng panloob na tubo. Ang pagsasanay na ito ay nagdudulot ng mabilis na mga spike ng presyon at mga potensyal na blowout. Ang paglampas sa limitasyong ito ay agad ding mawawalan ng bisa sa anumang warranty ng manufacturer.

T: Nakakaapekto ba ang temperatura sa flexibility ng isang EPDM hose?

A: Oo, malaki ang epekto ng temperatura sa flexibility. Sa paunang pag-init, bahagyang lumambot ang goma, na ginagawa itong panandaliang mas malambot. Gayunpaman, ang matagal na pagkakalantad sa matinding init ay nagdudulot ng thermal hardening. Sa paglipas ng libu-libong mga ikot ng pagpapatakbo, ang goma ay dahan-dahang nag-vulcanize. Ito ay nagiging lalong matigas at malutong sa paglipas ng panahon.

T: Paano ko susukatin ang bend radius ng naka-install na steam hose?

A: Masusukat mo ito gamit ang isang tuwid na gilid at isang tape measure. Ilagay ang tuwid na gilid kasama ang loob ng kurba ng liko. Sukatin ang distansya mula sa pinakamalalim na bahagi ng inner curve nang direkta sa tuwid na gilid. Nagbibigay ito sa iyo ng mabilis na pagtatantya ng field ng inside radius.

Q: Ano ang pagkakaiba sa pagitan ng working pressure at burst pressure kapag ang hose ay nakabaluktot?

A: Ang working pressure ay ang pinakamataas na tuloy-tuloy na pressure na nilalayong para sa ligtas na pang-araw-araw na operasyon. Ang burst pressure ay ang absolute failure threshold kung saan nangyayari ang rupture. Kapag kink mo ang isang pagpupulong sa pamamagitan ng labis na pagbaluktot nito, pisikal mong nasisira ang reinforcement. Ang pinsalang ito ay lubhang nagpapababa sa epektibong burst pressure threshold, na ginagawa itong hindi ligtas.
