Usmjeravanje industrijskih parnih vodova nadilazi puko povezivanje točke A s točkom B. Nepravilno usmjeravanje svakodnevno stvara smrtonosne sigurnosne opasnosti u objektima. Kada inženjeri ignoriraju fizička ograničenja savijanja, narušavaju učinkovitost procesa i riskiraju katastrofalne eksplozije. Odabir pravog sklopa zahtijeva pažljivo balansiranje toplinskih ograničenja, unutarnje čvrstoće armature i ograničenja prostornog usmjeravanja. Timovi za održavanje suočavaju se sa stalnom borbom pri ugradnji robusnih linija u skučene prostore strojeva. Inženjeri moraju razumjeti kako ta fizička ograničenja diktiraju sigurnu praksu instalacije. Ovaj članak daje konkretan okvir za izračun minimalca radijus savijanja crijeva za paru . Naučit ćete kako procijeniti materijalnu fleksibilnost i implementirati stroge standardne operativne procedure (SOP). Vodit ćemo timove za nabavu i inženjere održavanja kroz provjerene metode sprječavanja preranog strukturalnog kvara. Ovladavanje ovim bitnim tehnikama osigurava da vaše operacije ostanu dosljedno sigurne i učinkovite.
Ključni podaci za van
Prekoračenje minimalnog radijusa savijanja crijeva za paru ugrožava strukturni integritet, što dovodi do opasnih skokova tlaka, curenja ili ispuhivanja.
Pravi minimalni radijus savijanja mjeri se od unutarnjeg ruba crijeva, a ne od središnje linije, i uvelike je diktiran vrstama unutarnjeg ojačanja (žica naspram tekstila).
Torzijsko naprezanje (uvijanje) jasno se razlikuje od savijanja, iako oba drastično skraćuju životni vijek visokotemperaturnog crijeva za paru.
Formulacije EPDM crijeva nude vrhunsku otpornost na toplinsku degradaciju, ali njihova se fleksibilnost mora procijeniti u odnosu na zahtjeve radnog tlaka.
Ispravna instalacija zahtijeva specifične izračune duljine i upotrebu spojnica pod kutom kako bi se uklonio stres neposredno iza spojke.
Kako izračunati minimalni radijus savijanja crijeva za paru
Razumijevanje radijusa savijanja počinje jasnim definiranjem same metrike. Mnogi tehničari brkaju radijus središnje linije i unutarnji radijus. Središnja linija mjeri se od apsolutne sredine cijevi. Unutarnji radijus mjeri se izravno od najnutarnjeg ruba krivulje. Unutarnji radijus pruža pravu sigurnu granicu za vašu instalaciju. Predstavlja najčvršću krivulju koju vaš sklop može sigurno postići prije nego dođe do strukturalnog oštećenja. Proizvođači uvijek temelje svoje objavljene minimume na ovom unutarnjem mjerenju.
Morate izračunati minimalnu aktivnu duljinu potrebnu za siguran zavoj. Stručnjaci u industriji koriste standardnu matematičku formulu za ovaj zadatak. Formula je L = 2πR × (A/360). Evo kako ga primijeniti:
Identificirajte L: Ovo predstavlja minimalnu aktivnu duljinu linije potrebnu za izvođenje savijanja.
Odredite R: Ovo je minimalni radijus savijanja koji je dao proizvođač za vaš specifični sklop.
Mjera A: Ovo je kut željenog savijanja izražen u stupnjevima.
Izračunajte: pomnožite polumjer s 2π, a zatim pomnožite rezultat s kutom podijeljenim s 360.
Aplikacijska okruženja drastično mijenjaju ove zahtjeve. Statičke instalacije drže sklop čvrsto u jednom fiksnom položaju. Dinamičke postavke podvrgavaju liniju neprekidnom kretanju. Pokretne aplikacije zahtijevaju znatno veći dopušteni radijus. Konstantno kretanje višestruko povećava mehanički stres na zračnici. Morate povećati proizvođački statički polumjer savijanja za najmanje 20 posto za dinamičke primjene. Ovaj tampon štiti unutarnje slojeve od brzog kvara uslijed zamora.
Operativni trošak savijanja i ograničenja protoka
Sigurnosne opasnosti brzo eskaliraju kada se sklop savija. Pregib odmah smanjuje unutarnji promjer cijevi. To stvara ozbiljno usko grlo u vašem sustavu prijenosa tekućine. Steam se trenutno vraća iza točke ograničenja. Ova lokalizirana pomoćna kopija uzrokuje trenutačne skokove tlaka i temperature. Ovi intenzivni šiljci slabe gumeni zid. Oslabljena stijenka često dovodi do smrtonosnih izljeva pare. Ispuhivanje ugrožava osoblje i uzrokuje katastrofalne štete na objektima.
Osim sigurnosti, ograničenje protoka stvara ogromne ekonomske kazne. Padovi volumena ozbiljno utječu na nizvodne strojeve. Vaša oprema ne prima dovoljno toplinske energije za pravilan rad. Ova energetska neučinkovitost značajno produljuje vrijeme procesa. Proizvodni ciklusi se usporavaju, što vaš pogon košta dragocjenog rezultata. Pumpe sustava rade više kako bi potisnule paru kroz usko grlo. Ovaj dodatni napor troši višak električne energije i opterećuje mehaničke komponente.
Pretjerano savijanje ubrzava preuranjenu degradaciju cijelog sklopa. Savijanje izvan specifikacije proizvođača prekomjerno rasteže vanjski pokrov. Istovremeno komprimira unutarnju gumu iznad njezinih projektiranih ograničenja. Fizički slom ovih unutarnjih slojeva događa se brzo. Unutarnje žičane ili tekstilne pletenice počinju se odvajati. Ovo odvajanje ubrzava potrebu za ranom zamjenom. Česte zamjene povećavaju zastoje zbog održavanja i nepotrebno povećavaju operativne proračune.
EPDM crijevo u odnosu na alternative: Utjecaj materijala na fleksibilnost
Izbor materijala uvelike utječe na fleksibilnost baze i toplinsko širenje. An EPDM crijevo nudi iznimne osnovne performanse za primjene zasićene pare. EPDM se odupire toplinskoj degradaciji bolje od mnogih tradicionalnih sintetičkih guma. Klorobutil pruža izvrsnu otpornost na vlagu, ali se često čini tvrđim tijekom postavljanja. PTFE nudi neusporedivu kemijsku otpornost i otpornost na toplinu. Međutim, PTFE vodovi općenito zahtijevaju mnogo veći radijus savijanja nego opcije EPDM gume.
Ocjenjivanje a crijevo otporno na visoke temperature zahtijeva pregled gumene smjese. Kompaundiranje izravno utječe na ravnotežu između otpornosti na toplinu i savitljivosti. Standardna zasićena para doseže temperature do 400°F (204°C) ili više. Smjese za visoke topline otporne su na stvrdnjavanje i pucanje u ovim ekstremnim uvjetima. Vrhunski spojevi održavaju svoju savitljivost tijekom tisuća toplinskih ciklusa. Spojevi niže kvalitete dodatno se vulkaniziraju tijekom rada, postaju krti i nesavitljivi.
Slojevi za pojačanje diktiraju i pritisak pucanja i fizičku fleksibilnost. Različiti materijali za pojačanje služe potpuno različitim operativnim potrebama. Razumijevanje ovih razlika pomaže vam u donošenju boljih odluka o nabavi.
Vrsta armaturnog sloja
Profil fleksibilnosti
Sposobnost pritiska
Primarni kompromis
Jednostruka žičana pletenica
Umjereno
Visoki tlak pucanja
Ograničava mali radijus savijanja

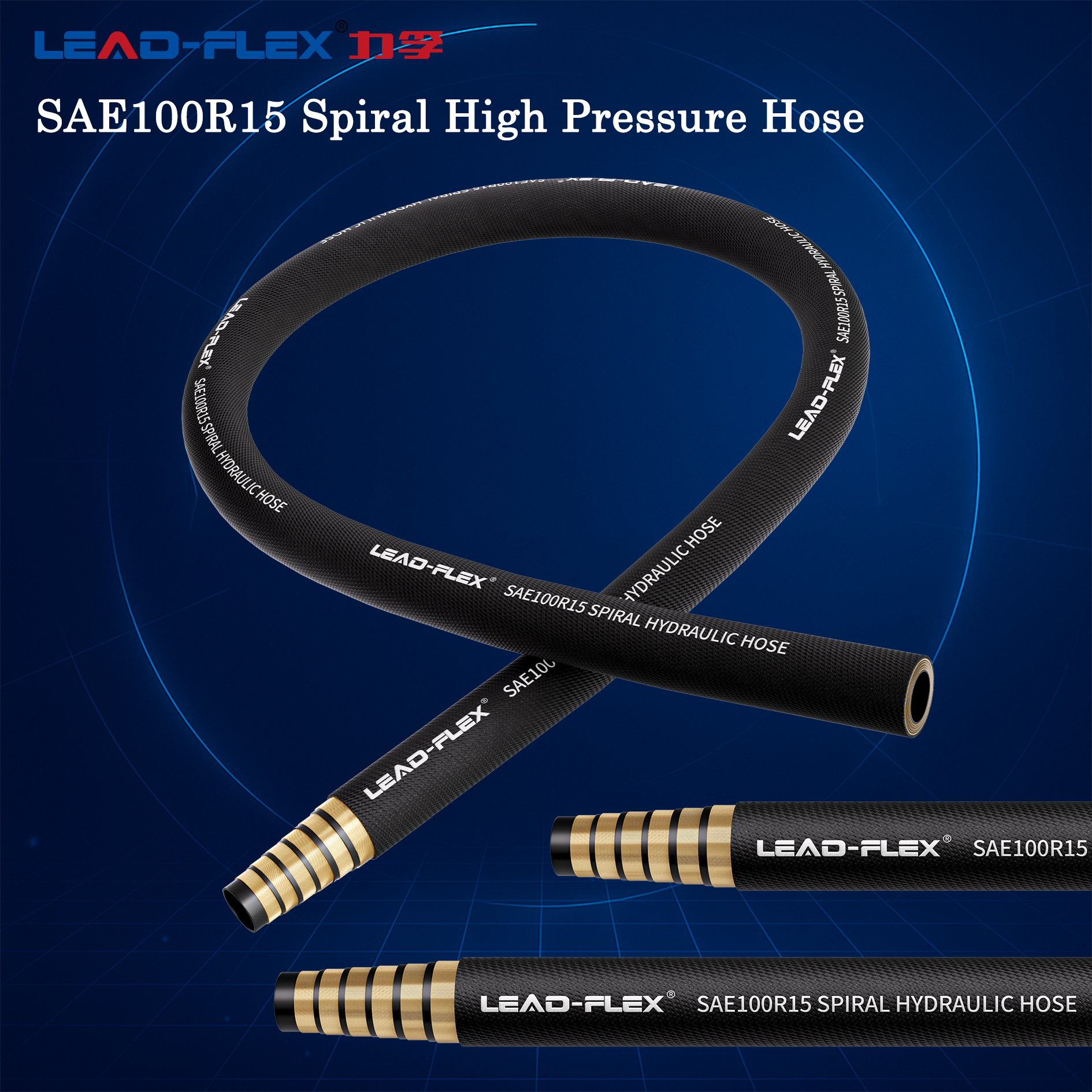

Višestruka žična spirala
Vrlo krut
Ekstremni pritisak pucanja
Zahtijeva širok prostor za usmjeravanje
Pletenice od tekstila/tkanine
Vrlo fleksibilan
Niži maksimalni tlak
Ograničena tolerancija na visoki tlak
Žičana pletenica ili spiralno ojačanje nudi nevjerojatno visoke granice pritiska pucanja. Ova čelična unutarnja struktura sprječava opasna puknuća. Međutim, čelična žica sama po sebi ograničava radijus savijanja. Pletenice od tkanine značajno povećavaju ukupnu fleksibilnost. Omogućuju vam jednostavno usmjeravanje vodova kroz skučene prostore strojeva. Kompromis uključuje niže gornje granice za pragove temperature i tlaka. Ove karakteristike armature morate odvagnuti u odnosu na tlocrt vašeg objekta.
Pogreške pri usmjeravanju: razlikovanje pregiba od uvijanja
Razumijevanje mehaničkih kvarova pomaže vam da ih spriječite. Mehanika kinka uključuje prekomjerno savijanje u jednoj geometrijskoj ravnini. Operater prečvrsto savija konop oko ugla. Vanjski radijus rasteže se dok se više ne može rastezati. Unutarnji radijus se skuplja prema unutra, spljoštavajući unutarnju cijev. Savijanje odmah uništava unutarnju strukturu pojačanja. Jednom kada se linija savije, više nikada ne poprima svoj izvorni strukturni integritet.
Torzijsko naprezanje predstavlja sasvim drugu mehaničku prijetnju. Uvijanje se događa kada instalateri okreću krajeve tijekom spajanja. Također se događa tijekom dinamičkog kretanja ako struna nema okretne zglobove. Uvijanje pomiče unutarnje slojeve pojačanja bočno. Ovaj pomak uzrokuje kvar mnogo prije nego što dosegnete stvarnu granicu radijusa savijanja. Samo pet posto uvijanja može smanjiti životni vijek sklopa do sedamdeset posto.
Stvarnost teške opreme čini ispravno usmjeravanje iznimno teškim. Prostoriji industrijskih strojeva nemaju dovoljno prostora. Instalateri često guraju debele vodove u uske kutove samo da bi napravili spojeve. I savijanje i uvijanje često se pojavljuju istovremeno u tim okruženjima. Operatori zatežu fiting dok savijaju konop oko razvodnika. Ovaj kombinirani stres jamči prijevremeni kvar. Prepoznavanje ovih uobičajenih pogrešaka usmjeravanja ostaje prvi korak prema boljoj praksi instalacije.
Ispravan SOP za ugradnju parnog crijeva za visoke temperature
Uspostava standardnih operativnih postupaka (SOP) sprječava preuranjene kvarove. Zaštita priključka spojke ostaje vaš najveći prioritet. Mehaničko naprezanje snažno se koncentrira na spoju između metalnog priključka i gumene cijevi. Morate održavati savršeno ravnu duljinu konopa odmah iza spojke. Nikada ne započinjite savijanje izravno na metalnom prstenu.
Izračunajte ravnu duljinu koristeći unutarnji promjer.
Pomnožite unutarnji promjer s 1,5 do 2.
Držite konop potpuno krutim za ovu izmjerenu udaljenost.
Započnite svoju krivulju rute tek nakon završetka ove ravne dionice.
Ovaj ključni ravni dio možete zaštititi korištenjem a crijevo za paru visoke temperature u kombinaciji sa strateškim adapterima. Toplo preporučamo integraciju metalnih koljena od 45 ili 90 stupnjeva u vaš razdjelnik. Adapteri pod kutom olakšavaju prirodne staze usmjeravanja. Usmjeravaju vezu točno tamo gdje linija prirodno želi ići. To eliminira potrebu za nametanjem krute gume u uske, neprirodne zavoje.
Pravilna potpora i ovjes sprječavaju progib tijekom dugih vodoravnih vožnji. Teški parni vodovi teže znatno više kada su pod punim tlakom. Progib mijenja vaš pažljivo izračunati radijus savijanja. Povlači konop prema dolje, stvarajući akutni stres na spojnim točkama. Morate koristiti odgovarajuća sedla za podršku teškim trkama. U potpunosti izbjegavajte korištenje zip-vezica ili uskih žičanih vješalica. Uski nosači usjeku se duboko u vanjski pokrov tijekom toplinskog širenja. Široka sjedala sigurno raspoređuju težinu i čuvaju strukturni integritet.
Okvir za procjenu kupca: uži izbor pravog crijeva za paru
Odabir optimalnog proizvoda zahtijeva striktno usklađivanje specifikacija s primjenom. Nemojte nagađati kada procjenjujete prostorna ograničenja. Prvo izmjerite raspoloživi fizički prostor u svom objektu. Zatim usporedite ta mjerenja s tablicama radijusa savijanja proizvođača. Ako vaš strojni prostor ima 10 inča, proizvod koji zahtijeva radijus od 15 inča neće uspjeti. Uskladite specifikacije strogo s vašom fizičkom realnošću. Nikada ne smijete praviti kompromise po pitanju ovih dimenzija.
Provjera sukladnosti i standardi testiranja odvajaju vrhunske proizvode od inferiornih. Zanemarite generičke marketinške tvrdnje koje se hvale 'ekstremnom fleksibilnošću'. Zahtijevajte provjerljivo pridržavanje priznatih međunarodnih standarda. Potražite certifikate kao što su ISO 6134 ili DIN EN ISO specifikacije za parne primjene. Ovi standardi zahtijevaju rigorozne protokole testiranja. Proizvođači moraju dokazati svoje tvrdnje o radijusu savijanja kroz iscrpna laboratorijska ispitivanja. Provjerena usklađenost jamči siguran rad proizvoda u teškim industrijskim uvjetima.
Također biste trebali procijeniti specifičnu kvalitetu izrade pokrovnog materijala. Poklopci s iglom dopuštaju prirodnim izlaskom zarobljenih plinova. Time se sprječava stvaranje mjehura na vanjskom poklopcu kada se savije do maksimalne granice. Uvijek provjerite detalje izgradnje prije nego što dovršite svoje odluke o nabavi. Kvalitetna konstrukcija izravno podržava usklađenost radijusa.
Zaključak
Kritični odnos između usklađenosti radijusa savijanja, sigurnosti osoblja i dugovječnosti opreme ne može se precijeniti. Kada poštujete fizička ograničenja savijanja, štitite svoje unutarnje slojeve za pojačanje od brzog zamora. Spriječavate opasne skokove tlaka i uklanjate skupa ograničenja protoka. Zanemarivanje ovih ograničenja jamči preuranjeni otkaz, izlažući vašu radnu snagu ozbiljnom riziku. Sigurnost uvijek ovisi o strogom pridržavanju utvrđenih mehaničkih granica.
Pozivamo kupce i voditelje održavanja da odmah izvrše reviziju svojih trenutnih postavki usmjeravanja. Prošećite podom vaše ustanove i identificirajte sve savijene ili uvrnute linije. Konzultirajte specifikacije svog proizvođača prije dovršetka bilo koje nove narudžbe za nabavu. Provjerite odgovaraju li vaši odabrani proizvodi vašim fizičkim prostornim ograničenjima.
Danas poduzmite odlučnu akciju kako biste poboljšali svoje sustave prijenosa tekućine. Udružite se izravno s tehničkim distributerom ili inženjerskim timom proizvođača. Oni vam mogu pomoći u dizajniranju prilagođenih aplikacija za usmjeravanje za složene strojeve. Stručno vodstvo osigurava implementaciju najsigurnijih i najučinkovitijih mogućih konfiguracija.
FAQ
P: Mogu li savijati crijevo za paru jače od minimalnog radijusa savijanja proizvođača?
O: Apsolutno ne. Savijanje konopa jače od minimuma navedenog proizvođača stvara smrtonosne sigurnosne opasnosti. Ugrožava unutarnje slojeve za pojačanje, što dovodi do trenutnog kolapsa unutarnje cijevi. Ova praksa uzrokuje brze skokove tlaka i moguća ispuhivanja. Prekoračenje ovog ograničenja također trenutno poništava svako jamstvo proizvođača.
P: Utječe li temperatura na fleksibilnost EPDM crijeva?
O: Da, temperatura jako utječe na fleksibilnost. Tijekom početnog zagrijavanja, guma malo omekša, čineći je trenutno savitljivijom. Međutim, dugotrajno izlaganje ekstremnoj toplini uzrokuje toplinsko otvrdnjavanje. Tijekom tisuća radnih ciklusa, guma se polako dalje vulkanizira. S vremenom postaje sve krući i lomljiviji.
P: Kako mogu izmjeriti radijus savijanja već instaliranog crijeva za paru?
O: Možete ga izmjeriti pomoću ravnala i mjerne trake. Postavite ravni rub duž unutarnje krivulje zavoja. Izmjerite udaljenost od najdubljeg dijela unutarnje krivulje izravno do ravnog ruba. To vam daje brzu terensku procjenu unutarnjeg radijusa.
P: Koja je razlika između radnog tlaka i tlaka pucanja kada je crijevo savijeno?
O: Radni tlak je maksimalni kontinuirani tlak namijenjen sigurnom svakodnevnom radu. Tlak pucanja je apsolutni prag kvara pri kojem dolazi do puknuća. Kada savijete sklop pretjeranim savijanjem, fizički oštetite armaturu. Ovo oštećenje drastično smanjuje efektivni prag tlaka pucanja, čineći ga nesigurnim.
