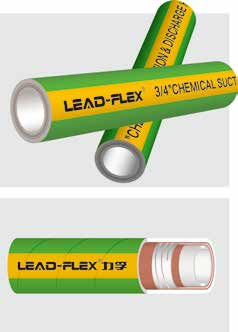

מה עושה לינר UHMWPE בצינור כימי?

כשל בצינור בסביבות מדיה אגרסיביות גורם לתוצאות תפעוליות חמורות. קרעים בלתי צפויים מובילים ישירות לנזילות סביבתיות מסוכנות. הם גם יוצרים סכנות בטיחותיות חמורות עבור אנשי המפעל שלך. כדי למנוע אסונות אלה, צינורות תעשייתיים מסתמכים על מבנה פנימי מאוד ספציפי. השכבה הפנימית ביותר פועלת כקו ההגנה העיקרי שלך. מהנדסים מתייחסים לשכבה קריטית זו כ'צינור' או 'לינר'. הוא יוצר מגע ישיר וקבוע עם הנוזל המועבר. בחירת חומר התחבושת הנכון מכתיבה את הבטיחות הכוללת של המכלול כולו. זה גם קובע את תוחלת החיים הפונקציונלית של הצינור. מאמר זה מעריך מדוע עליך לציין פוליאתילן במשקל מולקולרי גבוה במיוחד (UHMWPE). נבדוק מתי להשתמש בו לפעולות העברת נוזלים ותלושים תובעניות. תלמד כיצד לייעל את ניתוב הנוזלים שלך בצורה בטוחה ויעילה.

טייק אווי מפתח

• ספינות UHMWPE מספקות מחסום עמיד אוניברסלי המסוגל להתמודד עם עד 98% מהכימיקלים התעשייתיים, החומצות והממיסים הנפוצים.

• שלא כמו בטנות גומי סטנדרטיות, UHMWPE מציע עמידות גבוהה בפני שחיקה, מה שהופך אותו לאידיאלי עבור תמיסות כימיות שוחקות.

• למרות שהוא רב-תכליתי וחסכוני ביותר, ל-UHMWPE יש מגבלות טמפרטורה קפדניות (בדרך כלל מגיעות ל-180°F עד 212°F בהתאם ליצרן) בהשוואה ל-PTFE.

• ציון התוחם הנכון דורש איזון בין ריכוז כימיקלים, לחץ מערכת, טמפרטורת הפעלה וכושר שחיקה של המדיה.

עלות הפשרה: מדוע חומרים סטנדרטיים נכשלים ביישומים קשים

מנהלי מפעלים מנסים לעתים קרובות לנתב כימיקלים מורכבים דרך צינורות גומי סטנדרטיים. חומרים שאינם תואמים מובילים בהכרח לפירוק מהיר ומסוכן. כאשר מפעילים בוחרים בגומי סטנדרטי עבור ממיסים אגרסיביים במיוחד, צינור הצינור מתחיל להתנפח כמעט מיד. הגומי סופג מולקולות ממס כמו ספוג. נפיחות זו הורסת את המטריצה ​​המבנית הפנימית. לאחר מכן, החומר הרך מתחיל לדלוף לתוך המדיה הכימית. זיהום חמור כזה הורס קבוצות מוצרים יקרות. זה מאלץ מתקנים לבטל את כל מחזורי הייצור ולהסתכן בהחזרת מוצרים פוטנציאליים.

לאחר מכן, עלינו לבחון את מעגל השחיקה-קורוזיה האכזרי. תמיסות תעשייתיות רבות מכילות חלקיקים מוצקים חדים ומרחפים. חלקיקים אלה מגרדים כל הזמן את הקירות הפנימיים של מכלול הצינור. אם לחומר התחבושת אין קשיות מכנית מספקת, חומר שוחק מסיר במהירות את הגומי המוחלש. ברגע שכבת פני השטח הפנימית הזו נעלמת, התקפות כימיות מואצות במהירות. המדיה האגרסיבית חודרת עמוק יותר לתוך שכבות חיזוק הטקסטיל. פרצים קטסטרופליים מגיעים זמן קצר לאחר החדירה הזו. כשלים פתאומיים אלה מרססים כימיקלים רעילים ישירות על פני שטח העבודה.

אתה לא יכול להתייחס למטרה שנבנתה צינור כימי כסחורה גנרית לרצפת מפעל. יצרנים מהנדסים את הנכסים הכבדים הללו במיוחד כדי להפחית התחייבויות תעשייתיות חמורות. צינורות מים או אוויר סטנדרטיים פשוט חסרים את ההגנות המולקולריות הנדרשות להעברת ממס בטוחה. השקעה בספינות מהונדסות במדויק מונעת קרעים פתאומיים ואלימים. זה מגן באופן פעיל על עובדי החזית שלך מפני חשיפה כימית מסוכנת. בחירת חומרים נכונה שומרת על כל המתקן שלך תואם לתקנות הבטיחות המחמירות.

פונקציות ליבה של אניה UHMWPE בצינור פריקת יניקה כימי

פוליאתילן בעל משקל מולקולרי גבוה במיוחד (UHMWPE) הוא בעל צפיפות מולקולרית קיצונית. מבנה צפוף להפליא זה פועל כמחסום אינרטי במיוחד נגד חדירות כימית. מכיוון ששרשרות הפולימר נצמדות כל כך חזק זו לזו, חומצות אגרסיביות אינן יכולות לחדור אל פני השטח. ממיסים מאכלים ממש מקפיצים את המטריצה ​​הצפופה. בידוד כימי אוניברסלי זה מונע לחלוטין זיהום צולב מסוכן. מתקנים משתמשים לעתים קרובות באותו צינור כדי להעביר כמה קבוצות כימיות שונות לאורך היום. שטיפת נוזלים מהירה מנקה את משטח ה-UHMWPE הלא נקבובי בצורה מושלמת.

יתר על כן, UHMWPE מתגאה במקדם חיכוך נמוך להפליא. משטח פנימי חלק לחלוטין משפר באופן דרסטי את יעילות הזרימה הכוללת. נוזלים ותלושים כבדים מחליקים על פני הציפוי הקשיח ללא התנגדות. משטח חלקלק זה מונע ממדיה דביקה להצטבר לאורך זמן. זה מבטל סיכוני סתימה נסתרים בתוך מכלול הצינור. אתה שומר על קצבי העברה נפחיים עקביים ביותר. המשאבות שלך צורכות הרבה פחות אנרגיה דוחפת נוזלים צפופים דרך צינור ללא חיכוך.

בעת הערכה של א צינור פריקת יניקה כימי , התוחם ממלא גם תפקיד מכני מכריע. המכלולים הספציפיים האלה חייבים לעמוד בפני כוחות ואקום חזקים מאוד. כאשר נתון ללחץ שלילי חמור, אניה UHMWPE שומר על שלמות מבנית קפדנית. נתמך על ידי סליל חוט מוטבע בעל מתיחה גבוהה, התוחם הקשיח מסרב להתמוטט פנימה. סינרגיה חזקה זו מאפשרת למפעילים לשאוב נוזלים כבדים בבטחה. אתה יכול למשוך בוצה צפופה ורעילה ממיכלי אחסון עמוקים מבלי לשטח את פרופיל הצינור.

UHMWPE לעומת PTFE מול גומי: הערכת קטגוריות פתרונות

בחירת צינור העברת הנוזלים המושלם דורשת השוואה שקופה מונעת הערכה. צוותי הנדסה חייבים לשקול חוזקות חומר ספציפיות מול מגבלות תפעוליות. אתה צריך להבין בדיוק איך פולימרים שונים מגיבים לכוחות חום, חיכוך וכיפוף. אנו מספקים פירוט מפורט של שלוש קטגוריות הפתרונות העיקריות להלן.

טבלת השוואת חומרים

UHMWPE בולט בעיקר בזכות הבלאי וההתנגדות יוצאת הדופן שלו. הוא מציע תאימות כימית רחבה במגזרי ייצור מגוונים. המפעילים באמת מעריכים את הגמישות המעולה שלו לניתוב קל יותר סביב פינות צרות. זה מגיע לנקודת מחיר רכש מעשית ביותר. עם זאת, עליך תמיד לכבד את סף הטמפרטורה המקסימלי הנמוך שלו.

PTFE, הידוע בכינויו Teflon™, משמש כמפלה האולטימטיבית לסביבות קיצוניות. הוא מתמודד בקלות עם טמפרטורות נוזלים פנימיות העולה על 400 מעלות צלזיוס. זה מעביר בבטחה את שני האחוזים הנותרים של כימיקלים אגרסיביים מאוד. לרוע המזל, ל-PTFE יש חסרונות פיזיים מובהקים. הוא נשאר רגיש מאוד לקיפול אם הוא מכופף בצורה חדה מדי. הוא סובל מעמידות שחיקה ירודה בעת הזזת מוצקים חדים.

חומרי גומי מסורתיים מספקים גמישות מעולה. הם מציעים עמידות כימית ספציפית ממוקדת לנוזלים מסוימים. לדוגמה, ניטריל מטפל בהעברות נפט גולמי ללא רבב. EPDM מנהל היטב חומצות מדוללות. עם זאת, לגומי יש ספקטרום עמידות כימי צר הרבה יותר בסך הכל. זה מתפרק מהר מאוד כאשר מתקנים משתמשים באותו צינור עבור קבוצות כימיות מעורבות. עליך להקדיש צינורות גומי למערכות כימיות בודדות.

סיכוני יישום ושיקולי בטיחות

אפילו חומרי פרימיום נכשלים אם המפעילים מתעלמים מסיכוני יישומים ספציפיים. עליך להעריך את סביבת העבודה בצורה הוליסטית. מגבלות תרמיות מייצגות את גורם הסיכון העיקרי המוחלט עבור ספינות UHMWPE. החומר יחווה כשל תרמי קטסטרופלי אם ייחשף לחום מוגזם. לעולם אסור להשתמש בניקוי בקיטור בלחץ גבוה על ספינות אלו. אם תהליכים פנימיים חורגים ממגבלת הטמפרטורה שצוינה, הפלסטיק מתחיל להתרכך מיד. הוא נמס ומתעוות במהירות תחת לחץ. עיוות זה הורס את החלק הפנימי ופוגע בבטיחות העובדים.

הצטברות סטטית מהווה איום חמור נוסף במתקני עיבוד כימיים. העברת ממיסים נדיפים דרך פלסטיק לא מוליך מייצרת חשמל סטטי מסיבי. חיכוך בונה מטענים בלתי נראים וחזקים מאוד בתוך צינור הצינור. ניצוץ אלקטרוסטטי פתאומי יכול להצית אדים כימיים דליקים באופן מיידי. עליך להפחית את הסיכון הנפיץ הזה בשלב התכנון הראשוני. ציין את ההכרח בבחירת צינור הכולל חוט אנטי סטטי מובנה. היצרנים מטמיעים חוט נחושת מוליך בתוך דופן הצינור. חוט זה מקרקע בבטחה את המכלול. הוא מפזר מטענים חשמליים מסוכנים לפני שהם נוצצים.

לבסוף, שימו לב היטב לתאימות של צימוד ולחיצה. אביזרי מים סטנדרטיים יהרוס לינר כימי במהירות. עליך להדגיש את החשיבות של שימוש באביזרים מוסמכים משתלבים. מהנדסי מכונות מתכננים את אביזרי המתכת הללו במיוחד עבור ספינות UHMWPE קשיחות. כיווץ נכון מונע נדיפה כימית בקצוות הצינור. פיתול מתרחש כאשר נוזל בלחץ בורח בין הציפוי הפנימי לאביזר המתכת. אם חומרי בורח לתוך שכבות החיזוק של הטקסטיל, הצינור מתנפח. כל המכלול בסופו של דבר יפוצץ את האביזר בצורה קטסטרופלית.

רשימת הערכה לרשימה קצרה של הצינור הכימי הבא שלך

צוותי רכש והנדסה זקוקים נואשות למסגרת פעילה. שימוש ברשימת תיוג הערכה סטנדרטית מונע טעויות מפרט יקרות מאוד. הקריטריונים STAMPED נותרו תקן התעשייה העולמי לבחירת חומר בטוחה. עליך לעקוב אחר הרצף המדויק הזה בעת הזמנת רכיבים חדשים.

1. גודל: מדוד את הקוטר הפנימי המדויק (ID), הקוטר החיצוני (OD) והאורך הכולל הנדרש לניתוב ההתקנה הספציפי שלך.

2. טמפרטורה: רשום הן טמפרטורות מדיה פנימיות והן מגבלות חום סביבתיות חיצוניות מקסימליות.

3. יישום: קבע אם הניתוב הוא סטטי או דינמי. זהה ספציפי דרישות צינור יניקה לעומת פעולות פריקה טהורות.

4. מדיה: תיעד את האיפור הכימי המדויק. שימו לב לאחוזי ריכוז ספציפיים ולנוכחות של מוצקים שוחקים חדים.

5. לחץ: אשר את דוקר לחץ העבודה המרבי ואת דירוג הוואקום הנדרש לשרטוט.

6. קצוות: בחר סוגי אבזרי מתאים, משתלבים. ודא תאימות חומרים מלאה בין המתכת לנוזל המועבר.

7. אספקה: קבע פרוטוקולי בדיקה קפדניים, אישורי חומר נדרשים וזמני אספקה ​​מקובלים לפרויקט.

עליך לאכוף דרישות אימות קפדניות לפני הוצאת כל הזמנת רכש. ייעץ לקונים שלך לבקש תרשימי תאימות כימית ליצרן באופן מיידי. בקש דוחות בדיקה חומריים מקיפים כדי לאמת את כל טענות הביצועים. אם עובדים בסביבות מזון או פרמצבטיות עדינות, דרשו אישורים סניטריים ספציפיים. בקש מראש אישורי FDA או תיעוד USP Class VI. לעולם אל תניח תאימות כימית המבוססת רק על קווי דמיון חזותיים. הסתמכו תמיד על נתונים הנדסיים קשיחים כדי להגן על הצוות שלכם.

מַסְקָנָה

תוחם UHMWPE משמש כאמצעי אופטימלי עבור יישומים תעשייתיים תובעניים. זה מגשר בהצלחה על הפער בין עמידות כימית גבוהה לעמידות מכנית קפדנית. מפעילים זוכים להגנה תפעולית יוצאת דופן מפני חומרי שוחקים חדים וממיסים מעורבים. הם משיגים בטיחות חזקה זו מבלי לבזבז יתר על המידה על פלואורפולימרים עדינים כמו PTFE. זה נשאר בחירה מעשית מאוד, ניתנת להרחבה עבור מפעלי עיבוד מודרניים.

עליך לפעול באופן יזום כדי לאבטח את מערכות העברת הנוזלים שלך היום. התייעץ ישירות עם מומחה צינורות מוסמך כדי לבדוק את דרישות היישום הייחודיות שלך. שלח את דפי הנתונים הכימיים הספציפיים שלך כדי להבטיח בטיחות חומר מוחלטת. אל תשאיר ניתוב נוזלים מסוכן לניחוש מסוכן. בקש עוד היום הצעת מחיר טכנית לאימות תאימות. אתה תגן באופן אקטיבי על המתקן שלך מפני כשלים בלתי צפויים ותגן על כוח העבודה היקר שלך.

שאלות נפוצות

ש: מהי הטמפרטורה המקסימלית שצינור כימי של UHMWPE יכול להתמודד?

ת: הטמפרטורה המקסימלית נעה בדרך כלל בין 180°F ל-212°F. עם זאת, סף מדויק זה תלוי במידה רבה בריכוז הכימי הספציפי המועבר. עליך תמיד לעיין במפרט המדויק של היצרן. טמפרטורות גבוהות יכולות להפחית באופן דרסטי את לחץ העבודה הבטוח של המכלול כולו.

ש: האם אניה של UHMWPE יכולה להתמודד עם תמיסות שוחקות?

ת: כן, טיפול בתמיסות שוחקים מייצג את אחת היתרונות הגדולים ביותר שלה. UHMWPE בעל עמידות בלאי יוצאת דופן. הוא מתעלה בקלות על גומי סטנדרטי ואפשרויות PTFE יקרות בעת העברת כימיקלים קשים ועמוסים במוצקים. העמידות המדהימה הזו הופכת אותו לבחירה המועדפת ליישומי כרייה ופסולת.

ש: האם צינור UHMWPE מתאים ליישומים בדרגת מזון?

ת: בעוד UHMWPE גולמי בדרך כלל אינו רעיל ואינו שטיפה, אינך יכול להניח שכל צינור בטוח למזון. קונים חייבים לאמת במפורש אישורים ספציפיים של ה-FDA, USDA או סניטריים לפי היצרן. רק מכלולים מאושרים לחלוטין מבטיחים בטיחות מפני זיהום בסביבות תרופות או מזון.

ש: למה להשתמש בצינור יניקה UHMWPE במקום צינור פריקה רגיל?

ת: צינורות יניקה כוללים תוספת מבנית מובהקת: סליל תיל משובץ בעל מתיחה גבוהה. חוט כבד זה מונע מהצינור להתמוטט תחת כוחות ואקום עזים. כאשר אתה שואב נוזלים כלפי מעלה ממיכלים עמוקים, צינור פריקה סטנדרטי משתטח. גרסת היניקה שומרת על מסלול נוקשה.
