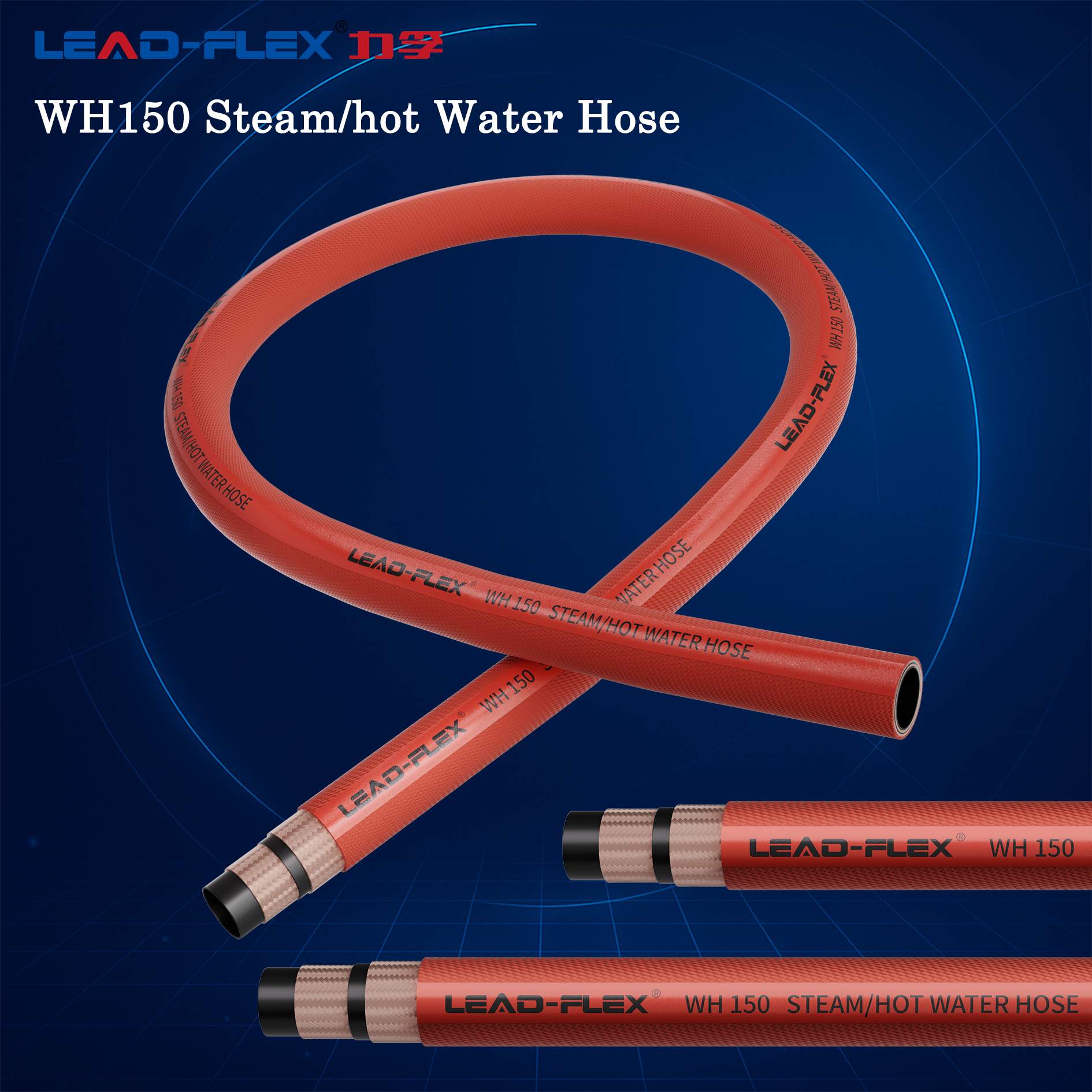

Le applicazioni industriali del vapore comportano una posta in gioco incredibilmente alta in qualsiasi struttura moderna. Selezionare il sbagliato diametro del tubo del vapore non è solo una piccola inefficienza. Rappresenta un pericolo critico per la sicurezza. Agisce anche come causa principale del guasto prematuro delle apparecchiature. Gli ingegneri e i team di procurement affrontano ogni giorno un problema impegnativo. È necessario bilanciare abilmente i rigidi requisiti di portata con le rigide limitazioni di pressione. Inoltre, è necessario superare complessi vincoli di instradamento fisico negli affollati stabilimenti produttivi. Valutare oggettivamente queste specifiche è essenziale per mantenere operazioni sicure e continue. In questa guida esploriamo come calcolare accuratamente le dimensioni interne richieste. Descriveremo esattamente come evitare le trappole comuni nell'approvvigionamento quando si acquistano assemblaggi industriali. Applicando questi rigorosi principi ingegneristici, proteggi la tua forza lavoro. Inoltre, garantite che i vostri sistemi di riscaldamento di processo funzionino alla capacità ottimale senza pericolose cadute di pressione.
Punti chiave
Le dimensioni determinano le prestazioni: il diametro interno (ID) determina la velocità del vapore e la caduta di pressione, incidendo direttamente sull'efficienza del riscaldamento.
Il sovradimensionamento spreca energia: un diametro troppo grande aumenta la perdita di calore e l'accumulo di condensa; troppo piccolo accelera l'erosione del tubo centrale.
Sicurezza e specifiche sono collegate: il diametro limita rigorosamente la pressione massima di esercizio di un tubo per vapore ad alta temperatura.
L'integrazione del sistema è importante: il diametro scelto deve essere in linea con le tubazioni esistenti, i raggi di curvatura richiesti e gli standard specifici di accoppiamento del vapore.
1. I costi operativi derivanti dal dimensionamento errato del tubo del vapore
Ogni struttura paga un prezzo elevato per scelte di dimensionamento inadeguate. Sia il sottodimensionamento che il sovradimensionamento innescano una cascata di fallimenti operativi. Comprendere queste reazioni fisiche ti aiuta a giustificare calcoli ingegneristici precisi.
Rischi di sottodimensionamento (flusso soffocato)
Una dimensione interna sottodimensionata costringe il vapore a viaggiare a velocità eccessive. Questo crea un flusso soffocato. Il vapore ad alta velocità genera un attrito estremo contro la camera d'aria. Nei materiali elastomerici, ciò provoca un fenomeno distruttivo noto come 'popcorning'. Il vapore in rapido movimento penetra nei pori microscopici della gomma. Quando il sistema si raffredda, il vapore intrappolato si condensa in acqua liquida. Durante l'avvio successivo, il rapido riscaldamento fa sì che l'acqua intrappolata ritorni violentemente in vapore. Si espande e fa uscire pezzi di gomma dalla camera d'aria. Inoltre i gruppi sottodimensionati causano forti perdite di carico nel punto di utilizzo. Le vostre apparecchiature a valle sono semplicemente affamate di energia termica. Il sistema lavora di più ma fornisce risultati peggiori.
Rischi di sovradimensionamento (inefficienza termica)
Il sovradimensionamento presenta sfide completamente diverse ma ugualmente distruttive. Un volume interno massiccio rallenta la velocità di consegna. Aumenta esponenzialmente la superficie interna esposta alla temperatura ambiente. Ciò accelera la perdita di calore radiante. Poiché il calore fuoriesce rapidamente, il vapore si condensa in acqua liquida all'interno della linea. Una condensa eccessiva porta direttamente al colpo d'ariete. I frammenti di liquido pesante viaggiano ad alta velocità e si schiantano contro valvole, gomiti e collettori. Questo impatto fisico distrugge le infrastrutture. Frantuma i raccordi e rompe le guarnizioni. Perdi efficienza e rompi componenti costosi.
Impatto finanziario
Il vero impatto finanziario va ben oltre la sostituzione di un danno tubo del vapore . Devi affrontare enormi tempi di inattività del sistema mentre le squadre di manutenzione si danno da fare. La perdita di energia intacca i margini operativi giornalieri. Ancora più importante, le rotture premature creano gravi responsabilità legate agli incidenti di sicurezza. Una linea termica saltata mette in pericolo i lavoratori vicini. I gestori delle strutture devono considerare il corretto dimensionamento come un investimento per la sicurezza non negoziabile.
Migliore pratica: controlla le tue linee termiche ogni anno. Controllare le cadute di pressione durante i lunghi percorsi. Sostituisci immediatamente le linee se noti la formazione di vesciche sulla copertura esterna.
2. Dimensioni di valutazione principali per la selezione del tubo del vapore
È necessario un quadro oggettivo per valutare i requisiti tecnici. I professionisti del settore si affidano a metodologie comprovate per prevenire pericolosi componenti non corrispondenti. L’applicazione di un approccio strutturato garantisce un’integrazione sicura del sistema.
L'adattamento del quadro STAMPED
Il quadro standard STAMPED guida le decisioni oggettive sugli appalti. Sta per dimensione, temperatura, applicazione, materiale, pressione, estremità e consegna. Lo adattiamo specificamente per i sistemi a vapore termico. Le dimensioni determinano il flusso termodinamico. La temperatura differenzia stati di fase specifici. La pressione definisce i limiti del rinforzo strutturale. La selezione del tubo del vapore si basa interamente sulla documentazione di questi parametri esatti prima di contattare un fornitore. Le congetture portano direttamente a scoppi catastrofici.
ID del tubo del vapore rispetto al diametro esterno
È necessario separare le misurazioni interne ed esterne durante i calcoli. Ci affidiamo esclusivamente al ID del tubo del vapore (diametro interno) per calcoli matematici del flusso. La dimensione interna governa direttamente la capacità volumetrica e le perdite di carico. Al contrario, il diametro esterno (OD) non influisce affatto sulle caratteristiche del flusso interno. L'OD viene valutato esclusivamente per la compatibilità di accoppiamento. Si controlla anche il diametro esterno per garantire lo spazio libero per il passaggio attraverso le paratie strutturali o i manicotti protettivi.
Vapore saturo e vapore surriscaldato
Lo stato fisico del vapore impone severi limiti materiali. Il vapore saturo contiene umidità. Il vapore surriscaldato è un gas secco ed estremamente caldo. I sistemi saturi spesso funzionano in sicurezza con nuclei in gomma EPDM. Tuttavia, i sistemi surriscaldati degradano rapidamente l’EPDM. Richiedono composti clorobutile o PTFE specializzati. Queste restrizioni avanzate sui materiali limitano fortemente le opzioni di diametro disponibili nel mercato commerciale. È necessario confermare lo stato della fase prima di selezionare una dimensione.
3. Calcolo del diametro corretto del tubo del vapore
Un calcolo corretto elimina i rischi operativi. Non indovinare. Non fare affidamento su regole pratiche obsolete dei tecnici più anziani. I sistemi moderni richiedono un dimensionamento matematico preciso basato su variabili specifiche della struttura.
Variabili richieste
Il calcolo della dimensione corretta richiede tre punti dati specifici dalla tua struttura. Innanzitutto, determinare la portata massica. Gli ingegneri impiantisti solitamente lo misurano in libbre all'ora (lbs/hr) o chilogrammi all'ora (kg/hr). In secondo luogo, verificare la pressione operativa massima alla sorgente del collettore. In terzo luogo, definisci la velocità target in base alle esigenze dell'attrezzatura. Senza queste tre variabili esatte, qualsiasi scelta rimane un’ipotesi pericolosa.
Utilizzo di tabelle di dimensionamento e nomografi
I nomografi ingegneristici aiutano a fare rapidamente riferimenti incrociati a questi punti dati complessi. Si adatta la velocità target alle tolleranze accettabili di caduta di pressione. Questa intersezione individua l'esatta dimensione interna richiesta. Insistere sul dimensionamento matematico derivato dalle cadute di pressione specifiche dell'applicazione. Molti produttori forniscono calcolatrici digitali interattive. Usateli per convalidare le letture manuali dei grafici.
Contabilità della lunghezza
Percorsi più lunghi generano resistenza di attrito cumulativa. La perdita per attrito provoca cadute di pressione graduali lungo l'intero assieme. Potrebbe essere necessario un diametro leggermente più grande per compensare il percorso a lunga distanza. Una linea di ponticello corta si comporta diversamente da una linea di trasferimento di cinquanta piedi. Considerare sempre la lunghezza totale dell'assemblaggio nei calcoli finali della pressione.
Tabella: Variabili di verifica del dimensionamento
Variabile
Unità di misura comune
Impatto sulla selezione
Portata di massa
libbre/ora o kg/ora
Determina il volume interno di base richiesto.
Pressione operativa
psi o bar
Determina gli strati di rinforzo necessari e lo spessore delle pareti.
Velocità target
piedi/sec o m/sec
Previene l'erosione interna del tubo (popcorning).
Lunghezza totale
piedi o metri
Evidenzia la potenziale perdita di pressione per attrito.
4. Valutazione incrociata del diametro rispetto ai valori nominali di pressione e temperatura
Una dimensione matematicamente perfetta non significa nulla se la struttura fisica non può contenere la pressione richiesta. È necessario effettuare una valutazione incrociata delle dimensioni calcolate rispetto a rigorose realtà produttive.
La relazione inversa tra dimensione e pressione
Una relazione inversa fondamentale detta i limiti di sicurezza. Come a il tubo del vapore ad alta temperatura aumenta di diametro, la sua pressione di esercizio massima consentita (MAWP) generalmente diminuisce. Aree superficiali interne più grandi moltiplicano lo stress radiale verso l'esterno. Gli strati di rinforzo in filo di acciaio devono lavorare molto di più per contenere lo stesso profilo di pressione. Un gruppo da due pollici avrà quasi sempre una pressione nominale inferiore rispetto a un gruppo da mezzo pollice realizzato con materiali identici.
Fattori di sicurezza
Gli standard del settore richiedono rapporti di sicurezza rigorosi per prevenire lesioni. I sistemi termici richiedono comunemente un fattore di sicurezza 10:1. I sistemi idraulici o idrici standard richiedono solo un rapporto 4:1. Il diametro influisce direttamente sui limiti del test della pressione di scoppio. Una massiccia dimensione interna abbassa significativamente la soglia di burst. Consultare sempre le linee guida NAHAD quando si verificano i fattori di sicurezza per le linee di grande diametro.
Vincoli materiali
I requisiti di alta pressione combinati con i grandi diametri spesso mettono a dura prova i limiti della gomma. Potresti superare completamente la soglia di sicurezza dei materiali elastomerici standard. In questi casi, gli ingegneri devono passare a costruzioni alternative. I gruppi ondulati in acciaio inossidabile offrono un eccellente contenimento ad alta pressione su dimensioni maggiori. Le alternative rivestite in PTFE gestiscono efficacemente anche richieste di alta pressione e di grande diametro, resistendo al contempo alla degradazione chimica.
Errore comune: ignorare il degrado del fattore di sicurezza durante l'aggiornamento della pressione dell'impianto. Un leggero aumento di pressione potrebbe spingere una linea di grande diametro oltre il suo rapporto di sicurezza 10:1. Ricalcolare sempre i limiti dopo gli aggiornamenti del sistema.
5. Rischi di implementazione e realtà del routing
I calcoli su carta spesso si scontrano con la realtà fisica in fabbrica. È necessario convalidare la propria dimensione teorica rispetto ai vincoli ambientali effettivi. Lo stress fisico distrugge gli assemblaggi con la stessa rapidità dello stress termico.
Limitazioni del raggio di piegatura
I gruppi di diametro maggiore sono significativamente più rigidi. Resistono naturalmente alla flessione. Metti in guardia le tue squadre di installazione dal forzare la perfezione matematica in spazi impossibili. Una dimensione tecnicamente perfetta fallisce completamente se non riesce a passare attraverso uno spazio di lavoro ristretto. Forzare una linea rigida e di grosso diametro in una curva stretta provoca gravi attorcigliamenti. L'attorcigliamento schiaccia il rinforzo della treccia metallica. Ciò rovina l'integrità strutturale e crea un pericolo di esplosione immediata.
Integrità di accoppiamento e bloccaggio
I tubi più grandi richiedono sistemi di ritenzione molto più robusti. Le crimpature standard spesso falliscono in caso di cicli termici pesanti su linee di grandi dimensioni. I morsetti a fascia offrono una forza di presa insufficiente. È necessario imporre morsetti imbullonati ad incastro. I raccordi in stile Boss si bloccano fisicamente sul pesante collare esterno. Questo interblocco meccanico impedisce gli scarichi sotto pressione e vibrazioni intense.
Peso ed ergonomia
Valutare attentamente la fatica dell'operatore per le applicazioni manuali. Le stazioni di lavaggio richiedono una gestione costante da parte dell'operatore. Le attività di puntura manuale richiedono manovrabilità fisica. Un gruppo pesante, di grande diametro e pieno di fluido esaurisce rapidamente i lavoratori. Riduce la produttività e aumenta il rischio di caduta di una linea termica sotto tensione. Utilizzare la dimensione più piccola accettabile per le operazioni manuali per ridurre lo sforzo fisico. Ogni sterlina conta quando un operatore manovra una linea sotto tensione.
6. Selezione della logica e delle azioni del passaggio successivo
La conversione dei dati ingegneristici in azioni di procurement richiede estrema cautela. Il marketplace contiene specifiche di prodotto fuorvianti. È necessario leggere le schede tecniche in modo difensivo per proteggere la propria struttura.
Valutazione delle schede tecniche del produttore
Verificare attentamente le valutazioni. Controlla se un produttore specifica l'utilizzo effettivo del vapore. Molte schede tecniche ingannevoli evidenziano invece le classificazioni generali dell'acqua ad alta temperatura. Il liquido caldo e il vapore si comportano in modo completamente diverso. Un prodotto classificato per acqua calda a 300°F fallirà catastroficamente sotto 300°F di vapore saturo. Le dinamiche di espansione distruggono il rinforzo standard. Confermare sempre i valori nominali di vapore espliciti. Rifiutare i prodotti privi di una chiara documentazione sullo stato di fase.
Lista di controllo per gli appalti
Fornisci al tuo fornitore una lista di controllo semplice e definitiva. Una comunicazione chiara previene pericolosi errori di acquisto. Consegna loro questi requisiti specifici:
Tipo di applicazione: indicare se la linea serve flusso continuo, lavaggio intermittente o smorzamento delle vibrazioni statiche.
Vincoli calcolati: fornire la dimensione interna calcolata e la dimensione esterna massima consentita per l'infrastruttura esistente.
Limiti operativi: elencare la pressione operativa massima assoluta e i picchi di temperatura di picco.
Raccordi terminali richiesti: specificare collegamenti sanitari flangiati, filettati o con sporgenza ad incastro.
Conclusione
Il dimensionamento corretto richiede disciplina. Innanzitutto, calcola la dimensione interna richiesta in base alle portate di massa specifiche e alle velocità target. Successivamente, verificare rigorosamente questa dimensione rispetto ai limiti massimi di pressione e temperatura di esercizio consentiti dal produttore. Infine, convalida i vincoli fisici di instradamento, i raggi di curvatura e le realtà ergonomiche della tua fabbrica. Seguendo questo quadro strutturato si protegge la forza lavoro e si prevengono guasti catastrofici alle apparecchiature.
Elimina le congetture dalla tua fluidodinamica termica. Consulta oggi stesso un tecnico commerciale. Porta alla discussione i tuoi dati specifici di portata e pressione. Un esperto può configurare l'assemblaggio ottimale per la tua infrastruttura esatta. Utilizza calcolatori di dimensionamento proprietari forniti da produttori affidabili per garantire prestazioni sicure, affidabili e continue per la tua struttura.
Domande frequenti
D: Cosa succede se il diametro del tubo del vapore è troppo piccolo?
R: Una dimensione interna sottodimensionata costringe il vapore a viaggiare a velocità eccessive. Ciò crea un forte attrito interno e rapide cadute di pressione nel punto di utilizzo. L'alta velocità forza anche l'umidità nei pori della camera d'aria. Ciò causa 'popcorning' e accelera il cedimento strutturale. La tua attrezzatura alla fine è affamata di energia termica adeguata.
D: Il diametro esterno (OD) influisce sul flusso di vapore?
R: No, il diametro esterno non ha alcun impatto sulle portate interne o sull'efficienza termica. Il diametro esterno influisce solo sullo spessore della copertura, sulla compatibilità dei raccordi e sulla resistenza all'abrasione esterna. Il diametro esterno viene valutato esclusivamente per garantire lo spazio fisico attraverso le paratie e la corretta selezione dei morsetti.
D: Posso utilizzare un tubo standard per l'acqua calda per il vapore se il diametro corrisponde?
R: Assolutamente no. Ciò rappresenta un grave rischio per la sicurezza. L’acqua calda e il vapore possiedono dinamiche di cambiamento di fase e proprietà di energia termica molto diverse. Il vapore penetra rapidamente nelle mescole di gomma standard. Una specifica per l'acqua calda non può resistere all'espansione del vapore. È necessario utilizzare rigorosamente un gruppo vapore esplicitamente classificato.
D: In che modo il raggio di curvatura è correlato all'ID del tubo del vapore?
R: Condividono una correlazione diretta ed esponenziale. All'aumentare della dimensione interna, l'insieme complessivo diventa significativamente più spesso e rigido. Volumi interni più grandi richiedono raggi di curvatura minimi esponenzialmente più grandi. Forzare un assieme di grandi dimensioni in una curva stretta garantisce cedimento strutturale, attorcigliamenti e rinforzo del filo compromesso.
