Aplikasi wap industri membawa kepentingan yang sangat tinggi dalam mana-mana kemudahan moden. Memilih yang salah diameter hos stim bukan sekadar ketidakcekapan kecil. Ia mewakili bahaya keselamatan yang kritikal. Ia juga bertindak sebagai pemacu utama di sebalik kegagalan peralatan pramatang. Jurutera dan pasukan perolehan menghadapi masalah yang mencabar setiap hari. Anda mesti mahir mengimbangi keperluan kadar aliran yang ketat terhadap had tekanan yang tidak mengalah. Tambahan pula, anda perlu menavigasi kekangan penghalaan fizikal yang kompleks merentasi lantai kilang yang sesak. Menilai spesifikasi ini secara objektif adalah penting untuk mengekalkan operasi yang selamat dan berterusan. Dalam panduan ini, kami meneroka cara mengira dimensi dalaman yang diperlukan dengan tepat. Kami akan menggariskan dengan tepat bagaimana anda boleh mengelakkan perangkap perolehan biasa apabila mendapatkan sumber pemasangan industri. Dengan menggunakan prinsip kejuruteraan yang ketat ini, anda melindungi tenaga kerja anda. Anda juga memastikan sistem pemanasan proses anda berjalan pada kapasiti optimum tanpa penurunan tekanan berbahaya.
Pengambilan Utama
Saiz Menentukan Prestasi: Diameter dalaman (ID) menentukan halaju wap dan penurunan tekanan, secara langsung memberi kesan kepada kecekapan pemanasan.
Tenaga Sisa Terlalu Besar: Diameter yang terlalu besar meningkatkan kehilangan haba dan pembentukan kondensat; terlalu kecil mempercepatkan hakisan tiub teras.
Keselamatan & Spesifikasi Berkaitan: Diameter mengehadkan tekanan kerja maksimum hos stim suhu tinggi dengan ketat.
Perkara Integrasi Sistem: Diameter yang dipilih mesti sejajar dengan kerja paip sedia ada, jejari lentur yang diperlukan dan piawai gandingan stim khusus.
1. Kos Operasi Saiz Hos Stim yang Salah
Setiap kemudahan membayar harga yang tinggi untuk pilihan saiz yang buruk. Mengecilkan dan membesarkan kedua-duanya mencetuskan kegagalan operasi. Memahami tindak balas fizikal ini membantu anda mewajarkan pengiraan kejuruteraan yang tepat.
Mengurangkan Risiko (Aliran Tersedak)
Dimensi dalaman yang bersaiz kecil memaksa wap bergerak pada halaju yang berlebihan. Ini mewujudkan aliran tercekik. Wap berkelajuan tinggi menghasilkan geseran yang melampau terhadap tiub dalam. Dalam bahan elastomer, ini menyebabkan fenomena merosakkan yang dikenali sebagai 'popcorning.' Wap yang bergerak pantas menembusi liang mikroskopik dalam getah. Apabila sistem menjadi sejuk, wap yang terperangkap ini terpeluwap menjadi air cecair. Semasa permulaan seterusnya, pemanasan pantas menyebabkan air yang terperangkap berkelip semula menjadi wap dengan kuat. Ia mengembang dan meniup ketulan getah keluar dari tiub dalam. Tambahan pula, pemasangan bersaiz kecil menyebabkan penurunan tekanan yang teruk pada titik penggunaan. Peralatan hiliran anda hanya kebuluran tenaga haba. Sistem bekerja lebih keras tetapi memberikan hasil yang lebih buruk.
Risiko Terlalu Besar (Ketidakcekapan Terma)
Bersaiz besar memberikan cabaran yang sama sekali berbeza tetapi sama-sama merosakkan. Kelantangan dalaman yang besar memperlahankan kelajuan penghantaran. Ia secara eksponen meningkatkan luas permukaan dalaman yang terdedah kepada suhu ambien. Ini mempercepatkan kehilangan haba sinaran. Apabila haba keluar dengan cepat, wap terpeluwap menjadi air cecair di dalam talian. Pemeluwapan yang berlebihan membawa terus ke tukul air. Slug cecair berat bergerak pada kelajuan tinggi dan menghempas ke injap, siku dan manifold. Kesan fizikal ini memusnahkan infrastruktur. Ia memecahkan kelengkapan dan memecahkan pengedap. Anda kehilangan kecekapan, dan anda memecahkan komponen mahal.
Kesan Kewangan
Kesan kewangan sebenar menjangkau jauh melangkaui menggantikan yang rosak hos wap . Anda menghadapi masa henti sistem yang besar manakala krew penyelenggaraan berebut-rebut. Kehilangan tenaga memakan margin operasi harian. Paling penting, pecah pramatang mewujudkan liabiliti insiden keselamatan yang teruk. Talian haba yang ditiup membahayakan pekerja berhampiran. Pengurus kemudahan mesti melihat saiz yang betul sebagai pelaburan keselamatan yang tidak boleh dirunding.
Amalan Terbaik: Audit talian haba anda setiap tahun. Periksa penurunan tekanan dalam jangka masa panjang. Gantikan garisan dengan segera jika anda melihat penutup luar melepuh.
2. Dimensi Penilaian Teras untuk Pemilihan Hos Stim
Anda memerlukan rangka kerja objektif untuk menilai keperluan teknikal. Profesional industri bergantung pada metodologi yang terbukti untuk mengelakkan komponen tidak sepadan yang berbahaya. Menggunakan pendekatan berstruktur menjamin integrasi sistem yang selamat.
Penyesuaian Rangka Kerja STAMPED
Rangka kerja STAMPED standard membimbing keputusan perolehan objektif. Ia bermaksud Saiz, Suhu, Aplikasi, Bahan, Tekanan, Hujung dan Penghantaran. Kami menyesuaikan ini khusus untuk sistem wap haba. Saiz menentukan aliran termodinamik. Suhu membezakan keadaan fasa tertentu. Tekanan mentakrifkan had tetulang struktur. pemilihan hos stim bergantung sepenuhnya pada mendokumentasikan parameter tepat ini sebelum menghubungi pembekal. Kerja tekaan membawa terus kepada ledakan bencana.
ID Hos Stim lwn. OD
Anda mesti mengasingkan ukuran dalaman dan luaran semasa pengiraan. Kami bergantung secara eksklusif pada ID hos stim (Diameter Dalaman) untuk pengiraan aliran matematik. Dimensi dalaman secara langsung mengawal kapasiti isipadu dan penurunan tekanan. Sebaliknya, Diameter Luar (OD) tidak memberi kesan kepada ciri aliran dalaman sama sekali. Anda menilai OD semata-mata untuk keserasian gandingan. Anda juga menyemak OD untuk memastikan kelegaan penghalaan melalui sekat struktur atau lengan saluran pelindung.
Stim Tepu lwn. Super Panas
Keadaan fizikal wap anda menentukan had bahan yang teruk. Wap tepu mengandungi kelembapan. Wap panas lampau ialah gas kering dan sangat panas. Sistem tepu selalunya beroperasi dengan selamat dengan teras getah EPDM. Walau bagaimanapun, sistem panas lampau merendahkan EPDM dengan cepat. Mereka memerlukan Chlorobutyl atau komposit PTFE khusus. Sekatan bahan lanjutan ini sangat mengehadkan pilihan diameter yang tersedia dalam pasaran komersial. Anda mesti mengesahkan keadaan fasa anda sebelum memilih saiz.
3. Mengira Diameter Hos Stim yang Betul
Pengiraan yang betul menghapuskan risiko operasi. Jangan meneka. Jangan bergantung pada peraturan lapuk daripada juruteknik yang lebih tua. Sistem moden menuntut saiz matematik yang tepat berdasarkan pembolehubah kemudahan tertentu.
Pembolehubah yang Diperlukan
Mengira dimensi yang betul memerlukan tiga titik data khusus daripada kemudahan anda. Pertama, tentukan kadar aliran jisim. Jurutera loji biasanya mengukur ini dalam paun sejam (lbs/jam) atau kilogram sejam (kg/jam). Kedua, sahkan tekanan operasi maksimum pada sumber manifold. Ketiga, tentukan halaju sasaran anda berdasarkan permintaan peralatan. Tanpa tiga pembolehubah tepat ini, sebarang pilihan kekal sebagai tekaan berbahaya.
Menggunakan Carta Saiz dan Nomograf
Nomograf kejuruteraan membantu merujuk silang titik data kompleks ini dengan cepat. Anda memadankan halaju sasaran dengan toleransi penurunan tekanan yang boleh diterima. Persimpangan ini menunjukkan dengan tepat dimensi dalaman yang diperlukan. Bertegas pada saiz matematik yang diperoleh daripada penurunan tekanan khusus aplikasi. Banyak pengeluar menyediakan kalkulator digital interaktif. Gunakannya untuk mengesahkan bacaan carta manual.
Perakaunan untuk Panjang
Larian yang lebih lama menjana rintangan geseran kumulatif. Kehilangan geseran menyebabkan penurunan tekanan secara beransur-ansur di sepanjang keseluruhan pemasangan. Anda mungkin memerlukan diameter yang lebih besar sedikit untuk mengimbangi penghalaan jarak jauh. Garisan lompat pendek berkelakuan berbeza daripada garisan pemindahan lima puluh kaki. Sentiasa masukkan jumlah panjang pemasangan ke dalam pengiraan tekanan akhir anda.
Jadual: Pembolehubah Pengesahan Saiz
Pembolehubah
Unit Ukuran Biasa
Kesan pada Pemilihan
Kadar Aliran Jisim
paun/jam atau kg/jam
Menentukan volum dalaman garis dasar yang diperlukan.
Tekanan Operasi
psi atau bar
Menentukan lapisan tetulang yang diperlukan dan ketebalan dinding.
Halaju Sasaran
kaki/saat atau m/saat
Menghalang hakisan tiub dalaman (popcorning).
Panjang Keseluruhan
kaki atau meter
Menyerlahkan potensi kehilangan tekanan geseran.
4. Menilai Silang Diameter Terhadap Tekanan dan Penarafan Suhu
Dimensi sempurna secara matematik tidak bermakna jika struktur fizikal tidak dapat mengandungi tekanan yang diperlukan. Anda mesti menilai silang saiz terkira anda terhadap realiti pembuatan yang ketat.
Hubungan Songsang Saiz-ke-Tekanan

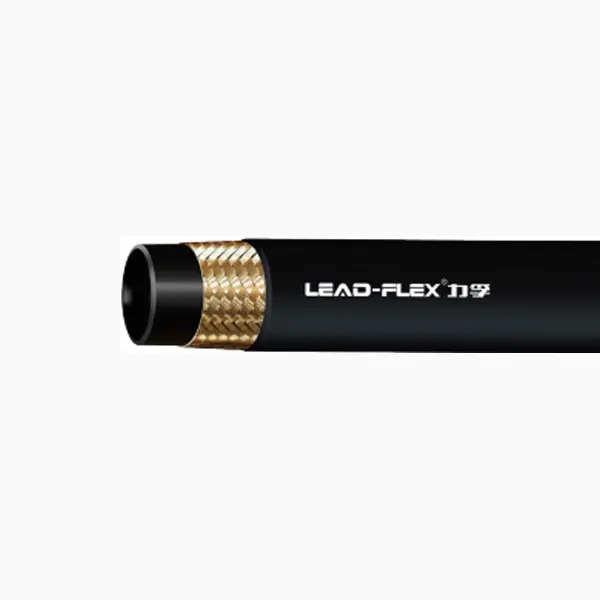

Hubungan songsang asas menentukan had keselamatan. Sebagai a hos stim suhu tinggi bertambah diameter, tekanan kerja maksimum yang dibenarkan (MAWP) biasanya berkurangan. Kawasan permukaan dalaman yang lebih besar membiak tegasan jejari ke luar. Lapisan tetulang dawai keluli mesti bekerja dengan ketara lebih keras untuk mengandungi profil tekanan yang sama. Pemasangan dua inci hampir selalu mempunyai penarafan tekanan yang lebih rendah daripada pemasangan setengah inci yang diperbuat daripada bahan yang sama.
Faktor Keselamatan
Piawaian industri menuntut nisbah keselamatan yang ketat untuk mengelakkan kecederaan. Sistem terma biasanya mewajibkan faktor keselamatan 10:1. Sistem hidraulik atau air standard hanya memerlukan nisbah 4:1. Diameter secara langsung memberi kesan kepada had ujian tekanan pecah. Dimensi dalaman yang besar menurunkan ambang pecah dengan ketara. Sentiasa rujuk garis panduan NAHAD apabila mengesahkan faktor keselamatan untuk talian berlubang besar.
Kekangan Bahan
Keperluan tekanan tinggi digabungkan dengan diameter besar sering meregangkan had getah. Anda mungkin melepasi ambang keselamatan bahan elastomer standard sepenuhnya. Dalam kes ini, jurutera mesti beralih kepada pembinaan alternatif. Pemasangan keluli tahan karat beralun menawarkan pembendungan tekanan tinggi yang sangat baik pada saiz yang lebih besar. Alternatif berbaris PTFE juga mengendalikan tekanan tinggi, permintaan berdiameter besar dengan berkesan sambil menentang degradasi kimia.
Kesilapan Biasa: Mengabaikan kemerosotan faktor keselamatan semasa menaik taraf tekanan kemudahan. Bonjolan tekanan sedikit mungkin menolak garisan berdiameter besar melepasi nisbah keselamatan 10:1nya. Sentiasa mengira semula had selepas naik taraf sistem.
5. Risiko Pelaksanaan dan Realiti Laluan
Pengiraan di atas kertas sering bertembung dengan realiti fizikal di lantai kilang. Anda mesti mengesahkan dimensi teori anda terhadap kekangan persekitaran sebenar. Tekanan fizikal memusnahkan pemasangan secepat tegasan haba.
Had Jejari Bengkok
Himpunan diameter yang lebih besar jauh lebih keras. Mereka secara semula jadi menahan lenturan. Beri amaran kepada pasukan pemasangan anda supaya tidak memaksa kesempurnaan matematik ke dalam ruang yang mustahil. Dimensi sempurna dari segi teknikal gagal sepenuhnya jika ia tidak dapat melalui ruang kerja terkurung. Memaksa garisan kaku berlubang besar ke dalam selekoh yang ketat menyebabkan kesemutan yang teruk. Kinking meremukkan tetulang jalinan dawai. Ini merosakkan integriti struktur dan mewujudkan bahaya letupan serta-merta.
Integriti Gandingan dan Pengapit
Hos yang lebih besar memerlukan sistem pengekalan yang jauh lebih teguh. Kelim standard sering gagal di bawah kitaran haba yang berat pada garis besar. Pengapit jalur menawarkan kekuatan cengkaman yang tidak mencukupi. Anda mesti mewajibkan pengapit berbolted yang saling mengunci. Kelengkapan gaya bos secara fizikal dikunci pada kolar luar yang berat. Interlock mekanikal ini menghalang hembusan di bawah tekanan dan getaran yang kuat.
Berat dan Ergonomik
Nilai keletihan operator dengan teliti untuk aplikasi manual. Stesen cucian memerlukan pengendalian operator yang berterusan. Tugasan lancing manual memerlukan kebolehgerakan fizikal. Pemasangan yang berat, berdiameter besar, berisi bendalir meletihkan pekerja dengan cepat. Ia mengurangkan produktiviti dan meningkatkan risiko kehilangan talian haba hidup. Gunakan dimensi terkecil yang boleh diterima untuk operasi manual untuk mengurangkan ketegangan fizikal. Setiap paun penting apabila pengendali menggerakkan talian langsung.
6. Logik Penyenaraian Pendek dan Tindakan Langkah Seterusnya
Menterjemah data kejuruteraan kepada tindakan perolehan memerlukan kewaspadaan yang tinggi. Pasaran mengandungi spesifikasi produk yang mengelirukan. Anda mesti membaca helaian teknikal secara defensif untuk melindungi kemudahan anda.
Menilai Helaian Spesifikasi Pengilang
Sahkan penilaian dengan teliti. Semak sama ada pengeluar menyatakan penggunaan wap sebenar. Banyak helaian spesifikasi yang mengelirukan sebaliknya menyerlahkan penarafan air suhu tinggi am. Cecair panas dan wap berkelakuan sama sekali berbeza. Produk yang dinilai untuk air panas 300°F akan gagal secara besar-besaran di bawah wap tepu 300°F. Dinamik pengembangan memusnahkan tetulang standard. Sentiasa sahkan penilaian wap eksplisit. Tolak produk yang tidak mempunyai dokumentasi keadaan fasa yang jelas.
Senarai Semak Perolehan
Sediakan senarai semak yang muktamad dan ringkas kepada pembekal anda. Komunikasi yang jelas menghalang ralat pembelian berbahaya. Serahkan kepada mereka keperluan khusus ini:
Jenis Aplikasi: Nyatakan sama ada talian berfungsi aliran berterusan, cucian sekejap-sekejap atau lembapan getaran statik.
Kekangan Dikira: Sediakan dimensi dalaman yang dikira dan dimensi luar maksimum yang dibenarkan untuk infrastruktur sedia ada.
Had Operasi: Senaraikan tekanan operasi maksimum mutlak dan lonjakan suhu puncak.
Kelengkapan Akhir yang Diperlukan: Tentukan sambungan sanitari gaya bos bebibir, berulir atau saling mengunci.
Kesimpulan
Saiz yang betul memerlukan disiplin. Mula-mula, hitung dimensi dalaman anda yang diperlukan berdasarkan kadar aliran jisim tertentu dan halaju sasaran. Seterusnya, sahkan dimensi ini dengan teliti terhadap tekanan kerja dan had suhu maksimum yang dibenarkan pengeluar. Akhir sekali, sahkan kekangan penghalaan fizikal, jejari bengkok dan realiti ergonomik di lantai kilang anda. Mengikuti rangka kerja berstruktur ini melindungi tenaga kerja anda dan menghalang kegagalan peralatan bencana.
Ambil tekaan daripada dinamik bendalir terma anda. Rujuk jurutera jualan teknikal hari ini. Bawa data kadar aliran dan tekanan khusus anda ke perbincangan. Pakar boleh mengkonfigurasi pemasangan optimum untuk infrastruktur tepat anda. Gunakan kalkulator saiz proprietari yang disediakan oleh pengilang yang dipercayai untuk mendapatkan prestasi yang selamat, boleh dipercayai dan berterusan untuk kemudahan anda.
Soalan Lazim
S: Apakah yang berlaku jika diameter hos stim saya terlalu kecil?
A: Dimensi dalaman yang bersaiz kecil memaksa wap bergerak pada halaju yang berlebihan. Ini mewujudkan geseran dalaman yang teruk dan penurunan tekanan yang cepat pada titik penggunaan. Halaju tinggi juga memaksa lembapan ke dalam liang tiub dalam. Ini menyebabkan 'popcorning' dan mempercepatkan kegagalan struktur. Peralatan anda akhirnya kebuluran tenaga haba yang mencukupi.
S: Adakah diameter luar (OD) menjejaskan aliran wap?
J: Tidak, diameter luar mempunyai kesan sifar pada kadar aliran dalaman atau kecekapan terma. OD hanya menjejaskan ketebalan penutup, keserasian pemasangan dan rintangan lelasan luaran. Anda menilai OD semata-mata untuk memastikan pelepasan fizikal melalui sekat dan pemilihan pengapit yang betul.
S: Bolehkah saya menggunakan hos air panas standard untuk stim jika diameternya sepadan?
A: Sama sekali tidak. Ini mewakili risiko keselamatan yang teruk. Air panas dan wap mempunyai dinamik perubahan fasa dan sifat tenaga haba yang sangat berbeza. Wap menembusi sebatian getah standard dengan cepat. Spesifikasi air panas tidak dapat menahan pengembangan wap. Anda mesti menggunakan pemasangan wap yang dinilai secara eksplisit.
S: Bagaimanakah jejari lentur berkaitan dengan ID hos stim?
J: Mereka berkongsi korelasi langsung dan eksponen. Apabila dimensi dalaman meningkat, pemasangan keseluruhan menjadi lebih tebal dan kaku dengan ketara. Isipadu dalaman yang lebih besar memerlukan jejari lentur minimum yang lebih besar secara eksponen. Memaksa pemasangan besar ke dalam lengkung yang ketat menjamin kegagalan struktur, kekusutan, dan tetulang wayar terjejas.
