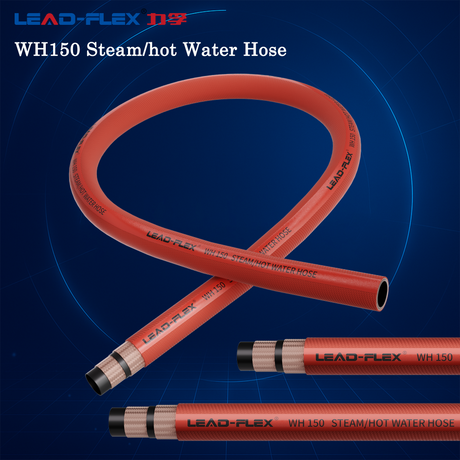

Jak czytać specyfikacje węża parowego: ID, OD, WP, BP i promień zgięcia

Wybór węża parowego wykracza daleko poza standardowe zamówienia przemysłowe. Stanowi kluczową decyzję dotyczącą bezpieczeństwa i zgodności operacyjnej w Twoim obiekcie. Para jest niezwykle niebezpieczna. Błędne odczytanie specyfikacji może łatwo doprowadzić do katastrofalnych awarii, poważnych obrażeń i kosztownych, nieplanowanych przestojów. Standardowe opisy katalogowe komplikują ten proces. Często łączą twierdzenia marketingowe z surowymi danymi technicznymi, co utrudnia określenie rzeczywistych limitów wydajności. Poleganie na ogólnych specyfikacjach naraża Twój zespół na ukryte ryzyko.

Ten przewodnik dekoduje to, co nie podlega negocjacjom specyfikacje węża parowego, których potrzebujesz. Dowiesz się, jak oceniać dostawców, zapewniać kompatybilność systemów i skutecznie minimalizować ryzyko wdrożenia. Zbadamy dokładność wymiarową, ograniczenia ciśnienia, wymagania dotyczące promienia zgięcia i ograniczenia temperatury materiału.

Kluczowe dania na wynos

• Współczynniki bezpieczeństwa nie podlegają negocjacjom: w zastosowaniach parowych wymagany jest ścisły stosunek 10:1 pomiędzy ciśnieniem rozrywającym (BP) a ciśnieniem roboczym (WP).

• Wymiary decydują o dopasowaniu: średnica wewnętrzna (ID) kontroluje przepływ pary, natomiast dokładne ustawienie średnicy zewnętrznej (OD) jest obowiązkowe w celu zapewnienia bezpiecznego połączenia.

• Rzeczywistość trasowania: Przekroczenie minimalnego promienia zgięcia powoduje niewidoczne uszkodzenia konstrukcyjne, drastycznie zmniejszając żywotność węża.

• Temperatura przewyższa ciśnienie: Ocena węża parowego o wysokiej temperaturze wymaga dopasowania materiałów (takich jak EPDM) specjalnie do stanu pary (nasyconej lub przegrzanej).

Biznesowy wpływ dokładnego wyboru węża parowego

Transfer parowy działa w ekstremalnych warunkach. Poleganie na standardowych wężach przemysłowych stwarza bezpośrednie zagrożenie. Ryzykujesz poważnymi naruszeniami zgodności i incydentami związanymi z bezpieczeństwem. Prawidłowe czytanie specyfikacji zapobiega tym możliwym do uniknięcia katastrofom.

Omówmy szczegółowo przyczyny awarii. Kiedy źle dopasujesz specyfikacje, kilka rzeczy pójdzie nie tak. Pop-corning ma miejsce, gdy przez wewnętrzną gumową rurkę przedostaje się para. Szybkie chłodzenie zatrzymuje kondensację wewnątrz ścian. Po ponownym podgrzaniu uwięziona wilgoć gwałtownie się rozszerza. Wyrywa kawałki gumy z wewnętrznej wyściółki. Zanieczyszczenia te następnie przemieszczają się w dół rzeki, zatykając zawory i syfony.

Do wydmuchów strukturalnych dochodzi także wtedy, gdy ignoruje się ograniczenia temperaturowe. Ciepło z czasem powoduje degradację warstwy wzmacniającej. Kolejnym poważnym zagrożeniem jest naruszenie retencji sprzęgła. Nieprawidłowy rozmiar uniemożliwia bezpieczne zaciśnięcie. Przepalone sprzęgło działa jak śmiercionośny pocisk w ruchliwym środowisku fabrycznym.

Co definiuje sukces? Sprawdzalne certyfikaty bezpieczeństwa potwierdzają Twój wybór. Zwróć uwagę na zgodność z normą ISO 6134, która szczegółowo reguluje węże gumowe do pary. Przewidywalne cykle wymiany zapewniają stabilność operacji. Dobrze dobrany wąż zmniejsza odpowiedzialność i chroni pracowników. Pozwala zespołom konserwacyjnym proaktywnie planować wymiany, zamiast reagować na niebezpieczne pęknięcia.

Dekodowanie wymiarów węża parowego: ID, średnica zewnętrzna i kompatybilność systemu

Wymiary decydują zarówno o wydajności, jak i bezpieczeństwie. Należy dokładnie ocenić każdy pomiar, aby uniknąć ograniczeń przepływu lub awarii sprzęgła.

Średnica wewnętrzna (ID) i dynamika przepływu

Średnica wewnętrzna (ID) kontroluje dynamikę przepływu wewnętrznego. Określa prędkość pary i całkowitą objętość dostarczanej pary. Niedowymiarowanie identyfikatora stwarza poważne ryzyko operacyjne. Powoduje nadmierny wzrost ciśnienia i tarcie wewnętrzne. Generuje to niepożądane ciepło i naprężenia w rurach systemu. Zmusza to kocioł do cięższej pracy.

Oversize niesie ze sobą zupełnie inne problemy. Umożliwia zbyt szybkie rozprężanie się pary wewnątrz przewodu. Prowadzi to do kondensacji i niebezpiecznego gromadzenia się wody. Kiedy para o dużej prędkości uderza w gromadzącą się wodę, powoduje to efekt „uderzenia wodnego”. Ta gwałtowna fala uderzeniowa uszkadza armaturę i rozbija zawory.

Średnica zewnętrzna (OD) i integralność sprzęgła

Średnica zewnętrzna (OD) zapewnia integralność sprzęgła. Musimy traktować OD jako podstawową specyfikację. Dokładny Wymiary węża parowego gwarantują odpowiednie dopasowanie. Niekompatybilna średnica zewnętrzna prowadzi bezpośrednio do nieprawidłowego zaciskania lub zaciskania. Jest to główna przyczyna wydmuchów końcówek węży.

Złącza wymagają dokładnych pomiarów średnicy zewnętrznej, aby zapewnić pewne zamocowanie węża. Nawet różnica kilku milimetrów zagraża uszczelce. Para nieuchronnie będzie uciekać przez te mikroszczeliny. Powstały wyciek stwarza poważne ryzyko poparzenia pobliskich operatorów.

Wymagania dotyczące koncentryczności

Koncentryczność ma takie samo znaczenie jak średnica podstawowa. Mierzy jednakową grubość ścianki pomiędzy ID i OD. Słaba koncentryczność tworzy ukryte słabe punkty. Te cienkie sekcje pękną pod wysokim ciśnieniem pary. Zawsze wymagaj od producenta wysokich tolerancji koncentryczności.

Typowe wymiary węży parowych i wydajności przepływu

Wyjaśnienie wartości ciśnienia: ciśnienie robocze (WP) a ciśnienie rozrywające (BP)

Zrozumienie ciśnień znamionowych zapobiega katastrofalnym pęknięciom. Pary nie można traktować jak sprężonego powietrza lub wody. Energia cieplna zmienia wszystko.

Podstawy ciśnienia roboczego (WP).

Ciśnienie robocze (WP) określa ciągły limit operacyjny. Należy ocenić WP w oparciu o limity temperatur. Limity ciśnienia pary znacznie spadają wraz ze wzrostem temperatury. Wąż o ciśnieniu 250 psi w temperaturze otoczenia nie jest w stanie wytrzymać pary świeżej o ciśnieniu 250 psi.

Należy uwzględnić spadki i wahania ciśnienia w systemie. Systemy rzadko utrzymują idealnie ciśnienie statyczne. Wybrany przez Ciebie WP musi uwzględniać bezwzględne ciśnienie szczytowe. Nigdy nie polegaj wyłącznie na średnich odczytach ciśnienia w systemie. Kotły włączają się i wyłączają, powodując skoki ciśnienia.

Ciśnienie rozrywające (BP) i zasada 10:1

Ciśnienie rozrywające (BP) podlega ścisłej zasadzie 10:1. Węże parowe wymagają nienegocjowalnego współczynnika bezpieczeństwa 10:1. Oznacza to, że BP musi być dokładnie dziesięciokrotnością WP. Standardowe węże hydrauliczne lub wodne wykorzystują wyłącznie współczynnik 4:1.

Dlaczego para wymaga tak ogromnej różnicy? W przypadku pęknięcia para rozszerza się wykładniczo. Woda po prostu wycieka, ale para zamienia się w gwałtowną chmurę. Stosunek 10:1 uwzględnia zmęczenie materiału. Ekstremalne cykle cieplne z czasem powodują degradację gumy.

Zdecydowanie zalecamy kupującym zachowanie sceptycyzmu. Odrzuć dostawców, którzy ukrywają temperatury testowania. Muszą wyraźnie publikować zarówno WP, jak i BP.

• Najlepsza praktyka: Zawsze instaluj zawory nadmiarowe przed przyłączem węża.

• Częsty błąd: ignorowanie nagłych skoków ciśnienia spowodowanych szybko zamykającymi się zaworami na wylocie.

• Najlepsza praktyka: Codziennie rejestruj dokładne ciśnienie robocze, aby monitorować stan systemu.

Minimalny promień zgięcia: ograniczenie ryzyka instalacyjnego

Właściwe prowadzenie znacznie wydłuża żywotność sprzętu. Ignorowanie ograniczeń promienia zgięcia powoduje zniszczenie drogich węży w ciągu kilku tygodni.

Definiowanie promienia zgięcia

Promień zgięcia odnosi się do krytycznego pomiaru fizycznego. Reprezentuje najmniejszy promień, jaki wąż może zgiąć bez degradacji strukturalnej. Inżynierowie mierzą to od wewnętrznej krawędzi krzywej. Każdy producent publikuje te dane dla swoich konkretnych modeli.

Koszt załamania

Fizyczne koszty załamania są poważne. Wymuszanie ciasnego zagięcia rozciąga ścianę zewnętrzną. Jednocześnie ściska ścianę wewnętrzną. Działanie to narusza wewnętrzny oplot z drutu lub wzmocnienie stalowej spirali. Pasma drutu ocierają się o siebie, ulegają zmęczeniu i ostatecznie pękają.

Wewnętrzne zaciśnięcie znacznie ogranicza przepływ pary. To ograniczenie powoduje miejscowe gromadzenie się ciepła w miejscu załamania. W tym punkcie naprężenia mieszanka gumowa szybko ulega degradacji. Wybuch staje się nieunikniony.

Wytyczne dotyczące wyznaczania tras dla obiektów

Aby zapewnić bezpieczeństwo, postępuj zgodnie ze ścisłymi wytycznymi dotyczącymi wyznaczania tras. Wcześnie oceń wymagania dotyczące tras w swoim obiekcie. Powinieneś to zrobić przed sfinalizowaniem pliku wybór węża parowego . Unikaj naprężania krytycznych punktów połączeń w pobliżu złączy.

Aby bezpiecznie pokonywać ciasne zakręty, używaj złączek kątowych 45 lub 90 stopni. Nigdy nie wciskaj prostego węża w silne zakrzywienie. Podpieraj długie biegi poziome za pomocą odpowiednich siodeł lub zawiesi. Nie pozwalaj, aby węże zwisały swobodnie nad ostrymi krawędziami.

Limity temperatur: ocena pary nasyconej i przegrzanej

Temperatura niszczy gumę szybciej niż ciśnienie. Określenie dokładnego stanu pary decyduje o wyborze materiału.

Stan pary

Musisz zrozumieć stan fizyczny swojej pary. Para nasycona jest powszechnie nazywana parą „mokrą”. Utrzymuje stałą korelację temperatury i ciśnienia. Jeśli ciśnienie wzrasta, temperatura wzrasta w sposób przewidywalny. Większość przemysłowych zastosowań grzewczych wykorzystuje parę nasyconą.

Para przegrzana to para „sucha”. Osiąga ekstremalnie wysokie temperatury niezależnie od ciśnienia. Do wytwarzania energii i zastosowań turbinowych zazwyczaj wykorzystuje się parę przegrzaną. Zawiera zerową wilgotność.

Ocena materiału

Ocena materiału zależy całkowicie od tego stanu fizycznego. Dętki z EPDM stanowią standard branżowy. Skutecznie radzą sobie z parą nasyconą do około 406°F (210°C). Wilgoć zawarta w parze nasyconej zapobiega całkowitemu wyschnięciu EPDM.

Jednak EPDM szybko zawodzi w warunkach przegrzania. Suche ciepło powoduje dalszą wulkanizację gumy. Staje się twardy, łamliwy i podatny na pękanie. Należy ocenić PTFE lub specjalistyczne związki syntetyczne dla przegrzanej pary suchej.

Uważaj na „uniwersalne” twierdzenia dotyczące temperatury. A Wąż parowy wysokotemperaturowy musi wyraźnie określać jego konkretny typ pary. Zawsze sprawdzaj dokładne warunki badania temperatury.

Tabela porównawcza pary nasyconej i przegrzanej

Ramy wyboru węża parowego (metoda STAMPED)

Potrzebujesz niezawodnego systemu do oceny opcji. Metoda STAMPED zapewnia rygorystyczne narzędzie do tworzenia krótkiej listy. Pomaga decydentom skutecznie ocenić bezpieczeństwo i wydajność u różnych dostawców.

Rozłóżmy ramy oceny STAMPED:

1. S – Rozmiar: sprawdź identyfikator, średnicę zewnętrzną i długość całkowitą. Upewnij się, że średnica zewnętrzna idealnie odpowiada Twoim konkretnym wymaganiom dotyczącym sprzęgła.

2. T - Temperatura: Oceń zarówno wewnętrzną temperaturę pary, jak i temperaturę otoczenia zewnętrznego. Ekstremalne zimno otoczenia wpływa na elastyczność węża.

3. A – Zastosowanie: Określ konkretne warunki. Czy to jest wewnątrz czy na zewnątrz? Czy operatorzy będą go napinać w sposób ciągły, czy też pozostanie on statyczny?

4. M - Materiał: Wybierz ostrożnie dętkę. Wybierz EPDM dla pary nasyconej lub PTFE dla pary przegrzanej. Sprawdź konstrukcję zbrojenia z drutu stalowego.

5. P - Ciśnienie: Potwierdź limit WP. Sprawdź, czy w karcie specyfikacji istnieje obowiązkowy współczynnik bezpieczeństwa 10:1 BP.

6. E - Końcówki: Określ typy zacisków blokujących lub łączniki zaciskane fabrycznie. Nigdy nie używaj standardowych opasek zaciskowych do przewodów parowych.

7. D - Dostawa: Poproś o formalną dokumentację dotyczącą testów i certyfikacji. Przed sfinalizowaniem zakupu potwierdź zgodność z normą ISO.

Zalecamy wykonalne kolejne kroki dla Twoich zespołów inżynierskich. Wymagaj od dostawców kompleksowych certyfikatów testów wsadowych. Całkowicie unikaj niemarkowych węży. Nigdy nie używaj wizualnie zmodyfikowanych lub naprawionych węży do przesyłu pary. Jeżeli zewnętrzna osłona wykazuje uszkodzenia, należy natychmiast wymienić cały zespół.

Wniosek

Prawidłowe czytanie specyfikacji jest istotnym ćwiczeniem w zarządzaniu ryzykiem. Wymiary decydują o dopasowaniu systemu. Wartości ciśnienia zapewniają początkowe przeżycie. Właściwe promienie zgięcia i ograniczenia temperaturowe decydują o całkowitej żywotności. Ignorowanie jakiejkolwiek pojedynczej metryki naraża na szwank cały system.

Podejmij działania już dziś, aby chronić swój obiekt. Zachęcamy do przeprowadzenia audytu bieżących zapasów w oparciu o platformę STAMPED. Zidentyfikuj wszelkie nieudokumentowane komponenty lub starzejące się zespoły. Skontaktuj się z wyspecjalizowanym inżynierem aplikacji, aby zapoznać się z unikalnymi wymaganiami systemu. Właściwa specyfikacja eliminuje domysły i zapewnia całkowite bezpieczeństwo pracy.

Często zadawane pytania

P: Dlaczego współczynnik bezpieczeństwa dla węży parowych wynosi 10:1 zamiast 4:1?

Odp.: Para rozszerza się wykładniczo w przypadku pęknięcia węża, stwarzając poważne ryzyko wybuchu i poparzenia. Stosunek 10:1 uwzględnia zmęczenie materiału spowodowane ekstremalnymi cyklami cieplnymi, które z czasem powodują degradację węża.

P: Czy mogę używać węża do wody o wysokiej temperaturze do zastosowań parowych?

O: Nie. Węże do gorącej wody nie są zaprojektowane tak, aby wytrzymywały ciepło utajone, zmiany fazowe lub efekt popcornu, który występuje, gdy para przenika przez wykładzinę węża i szybko się ochładza.

P: Jak obliczyć promień gięcia wymagany dla mojego obiektu?

Odp.: Zmierz wewnętrzną krzywiznę wymaganej trasy. Porównaj to z opublikowanym przez producenta minimalnym promieniem zgięcia. Jeśli trasa jest węższa niż podano w specyfikacji, należy zmienić orurowanie lub zastosować złączki kątowe — nigdy nie zmuszaj węża do zginania.

P: Jaka jest różnica między ciśnieniem roboczym a ciśnieniem roboczym?

Odp.: Są one funkcjonalnie podobne i reprezentują maksymalne ciągłe ciśnienie, jakie powinien osiągnąć system. Jednakże WP węża parowego należy oceniać biorąc pod uwagę maksymalną temperaturę systemu, ponieważ wartości graniczne ciśnienia spadają wraz ze wzrostem temperatury.
